PFAS Delay 컬럼 선택: 초단쇄·단쇄·장쇄 지연 시간 비교
PFAS Universal vs Short-Chain Delay Column
TN-1445 · Phenomenex Technical Note (SCIEX 공동)
30초 요약
Delay 컬럼은 분석 컬럼이 아닙니다
이동상·LC 시스템에서 나온 PFAS를 붙잡아 늦게 내보내, 주입한 시료의 피크와 시간적으로 떼어 놓는 장치입니다
Universal: 9종 모두 0.6~1.7분
TFA부터 PFOS까지 고르게 지연. 원문은 EPA 533·537.1·1633A·8327 등 C4–C14 패널에 권장
Short-Chain: TFA 2.9분
초단쇄 지연은 가장 크지만 사슬이 길어질수록 줄어 PFHpA 0.1분. 초단쇄(≤C3) 중심 방법에 권장
🛋️ The Interpreter: 기술 용어 쉽게 풀기
⏱️ Delay 컬럼은 무엇을 하나?
PFAS는 이동상·튜빙·장비 부품에서도 나옵니다. 이 "시스템 유래 PFAS"가 시료 속 같은 물질과 같은 시간에 나오면 위양성이 생기고 실질 정량 하한이 올라간다고 원문은 설명합니다. Delay 컬럼은 이 배경 PFAS에 추가 머무름을 주어 늦게 나오게 합니다. 오염을 없애는 것이 아니라, 크로마토그램에서 분석 피크 → 지연 피크 두 개로 갈라 보이게 하는 것입니다. 제조사 브로셔는 설치 위치를 믹서와 인젝터 사이로 안내합니다 — 인젝터 뒤에서 들어오는 시료는 Delay 컬럼을 거치지 않기 때문에 먼저 나옵니다.
📏 초단쇄·단쇄·장쇄의 구분
원문 기준으로 장쇄 ≥C7, 단쇄 C4–C6, 초단쇄 ≤C3입니다. 초단쇄인 TFA(C2)는 극성이 커서 역상 조건에서 공극 부피 근처로 빨리 나오고, 장쇄는 소수성이 커서 강하게 붙잡힙니다. 예전 Delay 컬럼은 분석 컬럼처럼 C18 계열이라 시스템 유래 초단쇄 PFAS를 충분히 붙잡지 못했고, 그래서 초단쇄에 선택성이 큰 새 Delay 화학이 필요해졌다는 것이 원문의 배경 설명입니다.
조건 요약
| 항목 | 원문 조건 |
|---|---|
| 분석 컬럼 | Luna Omega 3 µm PS C18, 150 × 2.1 mm (00F-4758-AN) |
| Delay 컬럼 (비교 대상) | PFAS Universal Delay Column, 75 × 3.0 mm (00C-4814-Y0) / PFAS Short-Chain Delay Column, 50 × 3.0 mm (00B-4813-Y0) |
| Mobile Phase A | 0.05 % (v/v) Acetic Acid with 5 mM Ammonium Acetate |
| Mobile Phase B | Acetonitrile / Water (90:10, v/v) with 5 mM Ammonium Acetate and 0.05 % (v/v) Acetic Acid |
| Gradient | 0.40분 0% B → 0.50분 20% → 3.00분 70% → 8.00분 99% → 9.50분 99% → 9.60분 0% |
| 유속 · 주입 · 온도 | 0.4 mL/min · 4 µL · 40 °C |
| LC / 검출기 | SCIEX Exion AE HPLC System / QTRAP 6500+ (ESI Negative) |
| MS 소스 | 450 °C · GS1 50 psi · GS2 50 psi · CUR 40 psi · IS −4500 V |
| 표준 | EPA Method 1633 인증 표준물질(Phenova, AL0-101582) 500 ppt — Phenova는 Phenomenex 계열 표준물질 브랜드로 국내에서는 취급하지 않습니다 |
| 시스템 오염 모사 | EPA 1633A 대상 PFAS 혼합 표준 10 ppt를 이동상 A에 첨가 |
※ 분석 컬럼 Luna Omega PS C18은 완전다공성 입자이며, 원문은 이를 "양전하 표면과 C18 선택성으로 산성·소수성 화합물을 혼합 모드로 붙잡는 컬럼"으로 소개합니다. 그라디언트 표는 0.40분부터 시작하고 0~0.40분 구간과 총 분석 시간은 원문에 별도 수록되지 않았습니다. LC 조건란에는 Universal Delay 컬럼 품번만 적혀 있어, Short-Chain 비교 시 나머지 조건이 같았는지는 원문에 명시되어 있지 않습니다. MRM 전이 9개(TFA 113 → 69 ~ PFOS 498.9 → 80)는 원문 Table 1에 있습니다.
Table 2. Delay time comparison (원문 값, 분)
| 물질 | 원문 분류 | Universal 75 × 3.0 mm | Short-Chain 50 × 3.0 mm | 차이 (S − U)* |
|---|---|---|---|---|
| TFA | 초단쇄 | 1.7 | 2.9 | +1.2 |
| PFPrA | 초단쇄 | 1.0 | 1.5 | +0.5 |
| PFBA | 단쇄 | 0.7 | 1.1 | +0.4 |
| PFPeA | 단쇄 | 0.6 | 0.5 | −0.1 |
| PFHxA | 단쇄 | 0.6 | 0.3 | −0.3 |
| PFHpA | 장쇄 | 0.8 | 0.1 | −0.7 |
| PFHxS | 단쇄 | 1.1 | N/A | – |
| PFOA | 장쇄 | 1.0 | N/A | – |
| PFOS | 장쇄 | 1.4 | N/A | – |
* 차이 열은 컬럼피아 계산(Short-Chain − Universal)입니다. 원문 분류 열은 원문 서론의 사슬 길이 기준 (≥C7 장쇄, C4–C6 단쇄, ≤C3 초단쇄)을 각 물질에 적용한 것입니다. 제조사(Phenomenex·SCIEX) 기술노트의 값이며 컬럼피아가 재현한 값이 아닙니다. Short-Chain의 PFHxS·PFOA·PFOS는 원문에 "N/A"로만 적혀 있고, 측정하지 않은 것인지 지연이 없었던 것인지는 설명되어 있지 않습니다. 원문은 "지연 시간"의 측정 기준을 따로 정의하지 않았으며, 그림의 화살표는 분석 피크와 지연 피크 사이 간격에 그려져 있습니다.

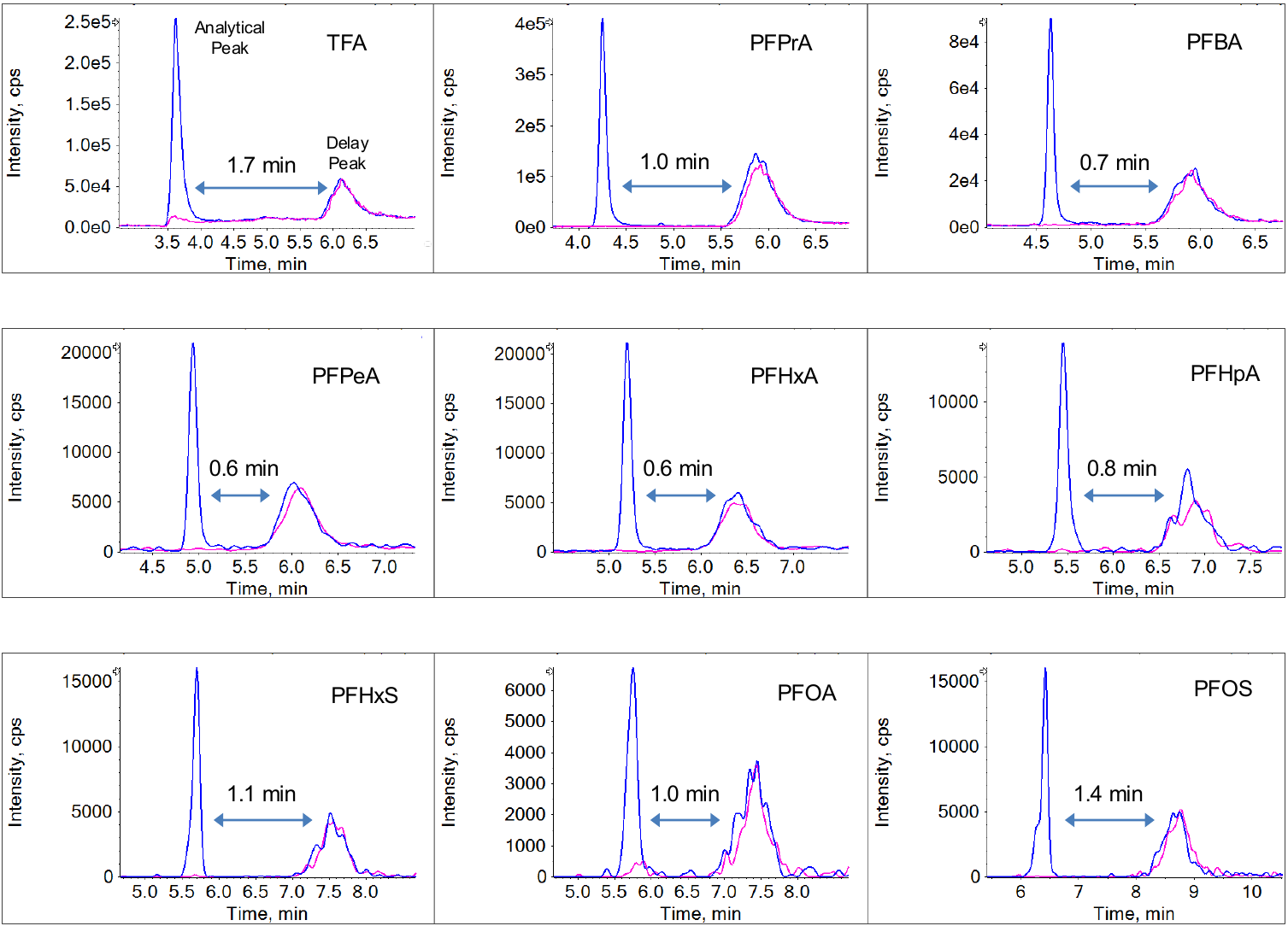

Figure 1. Overlay of target PFAS analytes and system-derived contaminants from the PFAS Universal Delay Column.
파랑: 500 ppt PFAS 표준, 분홍: PFAS를 넣지 않은 블랭크. 각 패널에서 먼저 나오는 파란 피크가 시료 유래 분석 피크, 뒤따르는 파랑·분홍이 겹친 피크가 이동상에서 온 지연 피크입니다. 블랭크(분홍)에도 지연 피크가 나온다는 것이 곧 시스템 유래 오염이라는 표시입니다. 9종 모두 0.6~1.7분 간격으로 갈라졌습니다.

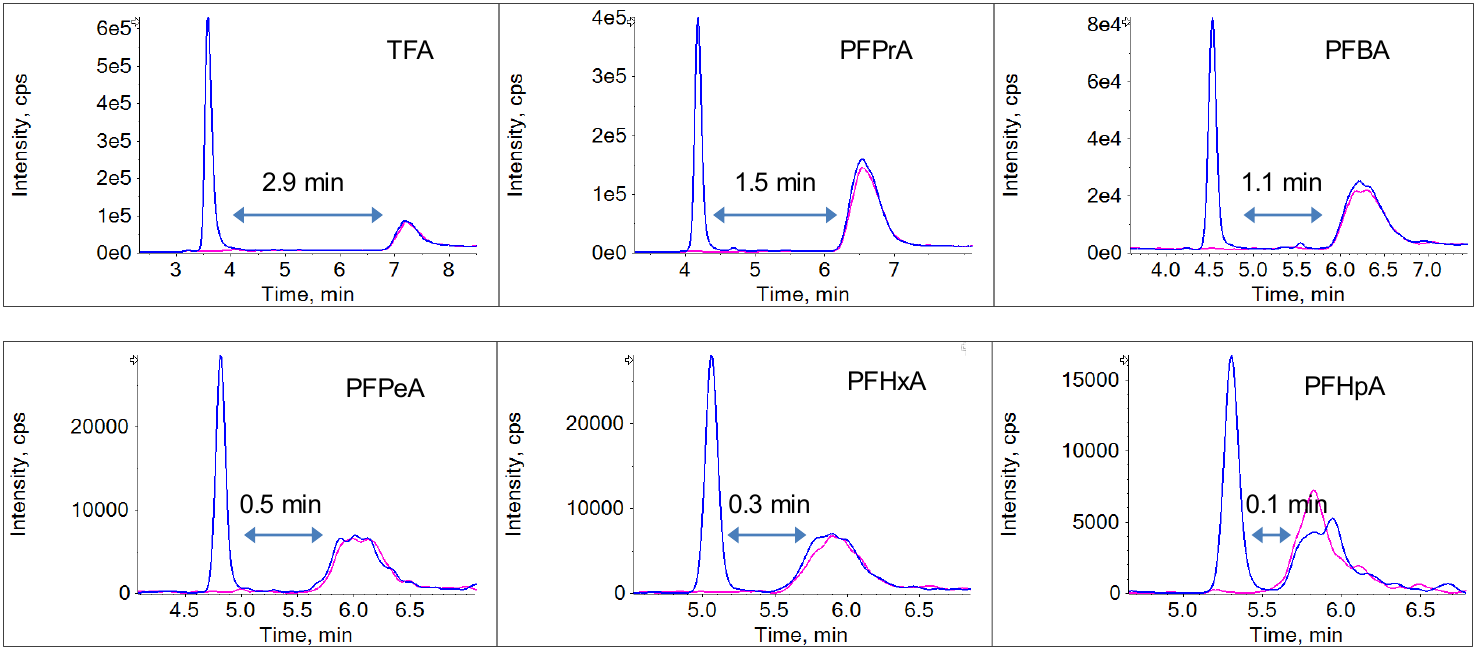

Figure 2. Overlay of ultra-short- and short-chain PFAS analytes and system-derived contaminants using the PFAS Short-Chain Delay Column.
같은 색 구분. TFA는 약 3.6분의 분석 피크 뒤 약 7분대에 지연 피크가 나와 간격이 2.9분으로 벌어집니다. 반대로 PFHpA는 약 5.3분 분석 피크 바로 뒤 약 5.8분 부근에 지연 피크가 붙어 나와 간격이 0.1분입니다. 원문 제목은 "ultra-short- and short-chain"이지만 서론 기준 장쇄(C7)인 PFHpA 패널도 포함되어 있습니다.
이 페이지에 옮기지 않은 Table 1(MRM 전이·DP·CE 9행)과 주문 정보(PFAS Standard Delay Column 00B-4806-Y0, Luna Omega 분석 컬럼 대체 치수, Verex PP 바이알·캡, SecurityCAP 이동상 필터, Strata PFAS·Strata-X-AW SPE)는 원문에 있습니다.
TN-1445 원문 보기참고: Delay 컬럼 3종 사양
출처: Phenomenex "Designed for PFAS — PFAS Delay Columns · Online SPE" 브로셔 (TN-1445 원문이 아님). TN-1445가 비교한 것은 Universal과 Short-Chain 두 종이며, Standard는 평가하지 않았습니다.
| 제품 | 품번 | 압력 한계 | pH 안정성 | 브로셔의 용도 표기 |
|---|---|---|---|---|
| PFAS Universal Delay Column, 75 × 3.0 mm | 00C-4814-Y0 | 1000 bar | 1.5–8.5 | 장쇄·단쇄·초단쇄 |
| PFAS Standard Delay Column, 50 × 3.0 mm, 5.0 µm | 00B-4806-Y0 | 1000 bar | 1.5–8.5 | 장쇄·단쇄 |
| PFAS Short-Chain Delay Column, 50 × 3.0 mm, 2.6 µm | 00B-4813-Y0 | 1000 bar | 2–7.5 | 초단쇄 |
데이터 해석 및 실무 제언
- 갈림길은 C4와 C5 사이입니다. Short-Chain은 TFA·PFPrA·PFBA에서 Universal보다 지연이 0.4~1.2분 길고, PFPeA부터는 0.1~0.7분 짧습니다(컬럼피아 계산). 패널에 C5 이상이 하나라도 있으면 Universal 쪽이 더 고른 지연을 줍니다.
- Short-Chain에서 PFHpA 0.1분은 "분리되지 않음"에 가깝게 보십시오. Figure 2에서 지연 피크가 분석 피크 뒤에 거의 붙어 나옵니다. 저농도 PFHpA를 정량하는 방법이라면 이 조합은 피하는 것이 안전합니다.
- 원문의 권장 문장은 두 갈래입니다. 결과 절은 ≥C1 패널에 Universal, ≤C3 패널에 Short-Chain을 권하고, 결론은 C4–C14 규제 방법(EPA 533·537.1·1633A·8327, AOAC SMPR 2023.003·2025.001)에 Universal을, 초단쇄 모니터링과 제안된 UCMR 6 목록에는 Short-Chain을 "빠른 분석 시간"과 함께 제시합니다. 우리 패널이 초단쇄만인지, 초단쇄까지인지로 나눠 읽으면 두 문장이 맞물립니다.
- 우리 장비에서 다시 재십시오. 지연 시간은 이동상·그라디언트·유속과 시스템 용적에 따라 달라집니다. 원문처럼 이동상 A에 표준을 소량(원문 10 ppt) 넣은 블랭크 주입으로 지연 피크 위치를 직접 확인하는 방식은 그대로 따라 할 수 있습니다.
Delay 컬럼을 쓴 실제 분석 사례 보기
EPA 533·537.1·1633, 초단쇄 TFA·DFA, 식품·포장재 PFAS 사례를 PFAS 수질 환경 분석 솔루션에 모아 두었습니다.
PFAS 수질 환경 분석 솔루션 보기참고 자료 및 원문
TN-1445: Optimizing Delay Column Separation for Ultra-Short-, Short-, and Long-Chain PFAS
Maryam Sayeed, Sam Lodge (Phenomenex Inc., Torrance, CA); Simon Roberts, Holly Lee (SCIEX)
Phenomenex, "Designed for PFAS — PFAS Delay Columns · Online SPE" 브로셔 (위 사양표와 설치 위치 서술의 출처)
