UHPLC 컬럼 가속 수명 시험 - SecurityGuard ULTRA 가드 유무 배압 비교
(Kinetex 2.6 µm C18 코어셸 · 생체 매트릭스 반복 주입 · 카트리지 교체 뒤 배압 하강)
TN-1125 · Phenomenex Technical Note (© 2012)
30초 요약
시험은 «가드 유무» 하나를 비교
Kinetex 2.6 µm C18 50 × 4.6 mm(코어셸)에 생체 매트릭스를 연속 주입하며 가드 없이(회색 점)와 SecurityGuard ULTRA를 달고(검은 네모) 배압을 그렸습니다. 원문의 측정 데이터는 이 그래프 한 장입니다(그 밖에는 Figure 1 전자현미경 사진)
가드 없음: 약 172 → 270 bar
회색 점은 완만하게 오르다 뒤로 갈수록 가팔라집니다. 원문은 이 상승을 «irreversible», 가드가 없으면 «exponential»해진다고 설명합니다(수치는 컬럼피아 판독)
가드 있음: 교체하면 내려간다
카트리지 교체 직전 약 218·223 bar → 직후 약 188·195 bar(첫 점 약 190 bar, 컬럼피아 판독). 주입 횟수·수명 배수는 원문에 숫자로 없습니다
🛋️ The Interpreter: 기술 용어 쉽게 풀기
⏱️ 가속 수명 시험(Accelerated Column Lifetime Test)
오염원이 되는 매트릭스를 연달아 주입해 막힘이 진행되는 모습을 짧은 시간에 보는 시험입니다(컬럼피아 해설). 이 원문은 그 지표로 배압(backpressure) 하나를 썼고, 분리 효율이나 피크 모양은 측정값으로 싣지 않았습니다. 가드 카트리지는 컬럼 바로 앞에서 입자·오염물을 먼저 받아 내는 소모품으로, 막히면 컬럼 대신 카트리지만 갈아 끼웁니다.
🧱 왜 UHPLC 컬럼이 더 빨리 막히나
원문은 sub-2 µm 입자 컬럼이 3·5 µm 컬럼보다 훨씬 빨리 막히는 경향이 있다고 적고, 그 이유를 입자 사이 공간이 좁고 프릿 기공도 더 작기 «때문일 수 있다(may be due to)»고 설명합니다. 미립자의 출처로는 시료·이동상·시스템 (피스톤 씰·주입 밸브 로터에서 떨어지는 미세 입자)을 듭니다.
시험 구성 — 원문에 적힌 것과 없는 것
| 항목 | 원문 표기 |
|---|---|
| 컬럼 | Kinetex 2.6 µm C18 50 × 4.6 mm (원문 본문 «core-shell column») |
| 보호 장치 | SecurityGuard ULTRA (시험에 쓴 카트리지의 상·품번은 원문에 별도 수록되지 않음) |
| 시료 | «endogenous biological matrix» — 종류·전처리·주입량은 원문에 별도 수록되지 않음 |
| 비교 | No Guard(회색 점) vs SecurityGuard ULTRA(검은 네모) |
| 측정 | Backpressure (Bar) — 가로축 «Injection No.»에는 눈금 숫자가 없음 |
| 카트리지 교체 | 그림에 «Cartridge Replacement» 화살표 2곳 |
| 이동상·유속·온도·장비 | 원문에 별도 수록되지 않음 |
※ Kinetex는 원문 본문 표기대로 코어셸(core-shell) 컬럼이고, 원문이 막힘을 주로 설명하는 sub-2 µm 완전다공성 컬럼의 시험 데이터는 이 원문에 수록되지 않았습니다. 원문 2쪽 주문 정보는 SecurityGuard ULTRA 카트리지 상 9행(XB-C18 & C18·C8·PFP·HILIC·Phenyl-Hexyl, 단백질·폴리펩타이드 역상용 C18-Peptide·Widepore C18·C8·C4) × 내경 2.1·3.0·4.6 mm로 싣고, 홀더 AJ0-9000을 세 내경 공용으로, pH 범위를 상별로(HILIC 2.0 – 7.5, 나머지는 구배 조건 1.5 – 8.5·등용매 조건 1.5 – 10) 적었습니다(© 2012 기준 — 현재 구성·품번은 제품 페이지와 제조사 자료로 확인). 압력 정격 등 가드 선택 기준은 아래 허브에 정리돼 있습니다.
결과 요약 — Figure 2 배압 판독
| 그래프 지점 | No Guard (bar) | SecurityGuard ULTRA (bar) |
|---|---|---|
| 첫 점 | 약 172 | 약 190 |
| 1차 교체 직전 (가로축 6칸 중 2번째 눈금) | — | 약 218 |
| 1차 교체 직후 | — | 약 188 |
| 2차 교체 직전 (4번째 눈금) | — | 약 223 |
| 2차 교체 직후 | — | 약 195 |
| 마지막 점 | 약 270 (가로축 약 63 % 지점) | 약 227 (가로축 끝) |
※ 원문은 배압을 숫자로 싣지 않았습니다. 위 값은 제조사(Phenomenex) 기술노트 Figure 2의 점을 컬럼피아가 판독한 근삿값(오차 약 ±2 bar)이며 컬럼피아가 재현한 값이 아닙니다. 가로축 «Injection No.»에는 눈금만 있고 숫자가 없어 주입 횟수로는 옮기지 않았습니다.
Figure 1. Scanning electron microscopy of non-contaminated and contaminated column inlet frit.
위(With SecurityGuard ULTRA)는 가드를 단 컬럼, 아래(Without)는 가드 없는 컬럼의 입구 프릿(Inlet Frit)과 충전물(Column Media) 전자현미경 사진입니다. 가드 없는 쪽 프릿 사진에는 흰 원으로 표시한 덩어리가, 충전물 사진에는 초록 원 4개로 표시한 이물이 있습니다. 배율, 몇 번 주입한 뒤의 사진인지, Figure 2 시험의 컬럼인지는 원문에 수록되지 않았습니다.

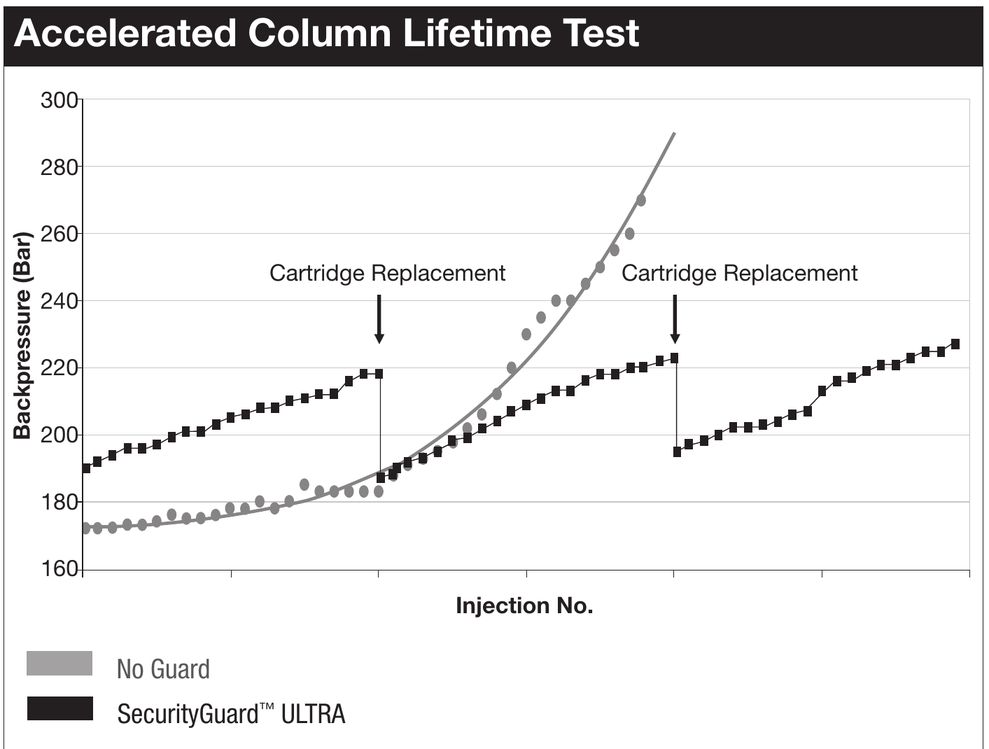

Figure 2. SecurityGuard ULTRA cartridges protect UHPLC, sub-2 μm and core-shell columns from microparticulates and chemical contamination, as well as sample matrix fouling. The result is increased column lifetime, longer performance, and more reproducible chromatography.
그래프 제목은 «Accelerated Column Lifetime Test»입니다. 회색 점(No Guard)은 약 172 bar에서 시작해 약 270 bar까지 오르고, 회색 실선은 그 점들을 따라 약 290 bar까지 그려져 있습니다(이 선이 추세선인지는 원문에 없음). 검은 네모(SecurityGuard ULTRA)는 약 190 bar에서 시작해 톱니 모양으로 오르내리며, 두 번의 «Cartridge Replacement» 직후 약 188·195 bar로 내려갑니다. 회색 점은 가로축 약 63 % 지점(2차 교체 조금 앞)에서 끝납니다(모두 컬럼피아 판독).
⚠️ 원문 대조 메모
- 원문 제목은 «Dramatically Extends UHPLC Column Performance and Lifetime»이지만, 원문의 측정 데이터는 Figure 2의 배압 추이(와 Figure 1 사진)뿐입니다. 주입 횟수, 수명 배수, 이론단수 등 «성능» 수치, 재현성(RSD) 값은 원문에 수록되지 않았습니다. 띠 넓어짐·피크 갈라짐은 배압 상승이 «결국 이어진다(will eventually lead)»고 서술한 결과이지 이 시험의 측정값이 아닙니다.
- 원문은 카트리지를 교체하면 배압이 «starting levels»로 돌아온다고 적었습니다. 판독상 1차 교체 직후는 약 188 bar로 첫 점(약 190 bar)과 비슷하고, 2차 교체 직후는 약 195 bar로 첫 점보다 약 5 bar 높습니다(컬럼피아 판독·계산). 원문은 «시작 수준»의 허용 범위를 밝히지 않았습니다.
- 첫 점이 SecurityGuard ULTRA 쪽 약 190 bar, No Guard 쪽 약 172 bar로 약 18 bar 차이가 납니다(컬럼피아 판독). 원문은 이 차이를 설명하지 않았고, 두 계열이 같은 컬럼인지도 적지 않았습니다.
- No Guard 점은 가로축 약 63 % 지점에서 끝납니다. 원문은 가드 없는 시험을 그 지점에서 멈춘 이유나 컬럼 사용 종료 기준을 밝히지 않았으므로, 두 계열의 길이 차이를 «수명 차이»로 읽을 근거는 원문에 없습니다.
원문의 결과·고찰 전문(UHPLC 컬럼 막힘 원인과 가드 동작 설명)과 카트리지 전 품번 표(상 9행 × 내경 2.1·3.0·4.6 mm, 일부 칸은 «—»)는 원문에서 확인하십시오. 원문에 실린 그림은 Figure 1·2 두 장이며 모두 이 페이지에 실었습니다.
