Endrix Kinetex Biphenyl로 컬럼 수명 연장 (LC-MS/MS)
통증관리 약물 패널에서 표준 대비 평균 주입 869→1653회 (원문 표기 약 50% 수명 이득)
TN-1435 · Phenomenex Technical Note
30초 요약
하드웨어로 수명 연장
동일 Kinetex Biphenyl 고정상에 Endrix 강화 하드웨어를 적용해, 통증관리 패널 평균 주입 수명을 표준 869회 → Endrix 1653회로 연장(각 컬럼 3중 반복, 원문 표기 약 50% 수명 이득)
실제 패널 스트레스 테스트
효소 가수분해만 거친 최소 전처리 소변 시료로 통증관리 약물· 대사체 패널을 반복 주입, 구조 유사·근접 용출 삼환계 항우울제를 1차 마커로 컬럼 무결성을 장기간 추적
일관된 성능 유지
표준 컬럼은 약 800회 주입부터 마커 성능이 저하된 반면, Endrix는 1차 마커 기준 N=1781까지 허용 가능한 피크·백프레셔를 유지
공식 데이터 vs 컬럼피아 실무 인사이트
제조사 공식 Spec
- 분석 컬럼: Kinetex 2.6 µm Biphenyl 100Å (00B-4622-Y0) / Endrix Kinetex 2.6 µm Biphenyl 100Å (00B-4622-Y0-Z), 50 × 3.0 mm
- Mobile Phase A: 0.1% Formic Acid in DI H₂O / B: 0.1% Formic Acid in Methanol
- LC System: Shimadzu 20 Series · Detector: SCIEX 5500 Triple Quad (MS/MS)
- 패널: 통증관리 약물 및 대사체 (원문 표기 상이 — Introduction 65종 reportable / Results 75종), 1차 마커 amitriptyline· nortriptyline
- 평균 컬럼 수명(3중 반복): 표준 869회 vs Endrix 1653회 주입
컬럼피아 실무 인사이트
- Endrix는 동일 Biphenyl 고정상 + 강화 하드웨어이므로, 관찰된 수명 차이는 고정상 화학이 아닌 하드웨어(컬럼 수명)에 기인 → 메소드 재개발 없이 수명만 확장
- 이중 마커 전략: 1차(삼환계, 구조 유사·근접 용출·공통 Q2 이온) + 2차(morphine·hydromorphone, 등질량·피크 왜곡·응답 손실) → 완전 고장 전 미세 성능 저하를 조기 감지
- 백프레셔는 Endrix에 부적합 마커: 압력이 완만히 상승 후 다시 안정화되며 피크 무결성 상실까지 이어지므로, 크로마토그래피 마커 기반 추적이 필요
- fentanyl처럼 저항성 있는 분석물은 마지막까지 안정 → QC 마커는 가장 민감한 분석물로 선정해야 조기 경보에 유리
🛋️ The Interpreter: 기술 용어 쉽게 풀기
🛡️ Endrix 롱라이프 하드웨어란?
Endrix는 검증된 Kinetex 고정상 성능은 그대로 두고, 컬럼 하드웨어를 강화해 수명을 늘린 제품군입니다. inlet clogging(주입부 막힘)이나 bed passivation(충전층 표면 변성)처럼 반복 주입이 유발하는 물리적 열화를 지연시켜 장기 성능을 유지합니다. 본 기술노트는 하드웨어를 "proprietary / enhanced hardware design"으로만 기술하며, 구체적 설계 메커니즘은 원본에 별도 수록되지 않았습니다.
🎯 왜 "마커 분석물"로 컬럼 수명을 추적하나?
컬럼 열화는 모든 분석물에 균일하게 나타나지 않습니다. 구조가 유사하고 근접 용출하며 공통 Q2 프래그먼트를 공유하는 삼환계 항우울제(amitriptyline·nortriptyline)는 분리능·피크형상 저하에 매우 민감해 컬럼 무결성의 조기 지표로 이상적입니다. 반면 fentanyl 같은 분석물은 열화에 상대적으로 강해 마지막까지 안정적입니다. 가장 민감한 분석물을 "탄광 속 카나리아"로 삼는 것이 마커 전략의 핵심입니다.
실험 조건 및 데이터
LC-MS/MS 분석 조건
| 파라미터 | 조건 |
|---|---|
| 분석 컬럼 | Kinetex 2.6 µm Biphenyl 100Å; Endrix Kinetex 2.6 µm Biphenyl 100Å |
| Dimensions | 50 × 3.0 mm |
| Part No. | 00B-4622-Y0; 00B-4622-Y0-Z |
| Mobile Phase A | 0.1% Formic Acid in DI H₂O |
| Mobile Phase B | 0.1% Formic Acid in Methanol |
| LC System | Shimadzu 20 Series |
| Detection | MS/MS |
| Detector | SCIEX 5500 Triple Quad™ |
| 시료 전처리 | 약 16% donor urine을 BG100 β-glucuronidase(Kura Biotech)로 효소 가수분해 후 여과·희석. 별도의 SPE·LLE 없는 최소 전처리 |
Table 1. 1차·2차 마커의 MRM Transitions
| Analyte | Q1 Mass (g/mol) | Q2 Mass (g/mol) | 역할 |
|---|---|---|---|
| Amitriptyline | 278.2 | 233.1 / 91.1 | 1차 마커 |
| Nortriptyline | 264.2 | 233.1 / 91.1 | 1차 마커 |
| Imipramine | 281.2 | 86.1 / 58.1 | 패널 분석물 |
| Morphine | 286.2 | 165.1 / 201.1 | 2차 마커 |
| Hydromorphone | 286.2 | 185.1 / 157.1 | 2차 마커 |
Morphine과 Hydromorphone은 등질량(Q1 286.2, MW 285.34)이며, 삼환계 amitriptyline·nortriptyline은 공통 Q2(233.1/91.1)를 공유하는 근접 용출·구조 유사 종으로 컬럼 열화에 특히 민감합니다.
컬럼 수명 비교 (1차 마커 기준 주입 횟수)
| 지표 | Standard Kinetex Biphenyl | Endrix Kinetex Biphenyl |
|---|---|---|
| Initial Injection | N = 1 | N = 1 |
| Mid point | N = 400 | N = 900 |
| End of life (대표 컬럼) | N = 792 | N = 1781 |
| 평균 수명 (3중 반복) | 869회 주입 | 1653회 주입 (약 1.9배) |
대표 컬럼(Figure 2)의 초기·중간·수명 종료 시점과, 3중 반복 평균(Figure 5)을 함께 정리한 값입니다. 표준 컬럼은 약 800회 주입 부근에서 마커 성능이 저하되기 시작했습니다. 원문은 이 수명 향상을 "50% lifetime gain"으로 기술하나, 평균 주입 실측값(869→1653)은 약 1.9배에 해당합니다.

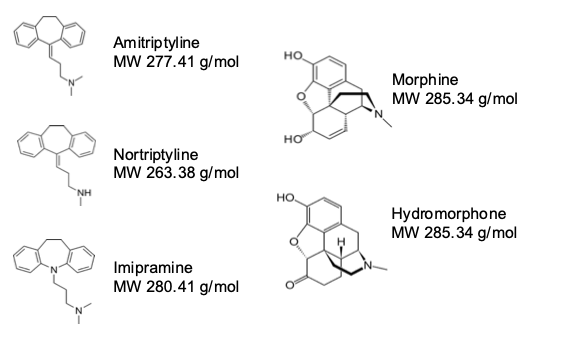

Figure 1. Molecular structures of the closely related analytes used as primary and secondary markers to study column performance degradation over time in this study.
1차 마커 amitriptyline(MW 277.41)·nortriptyline(MW 263.38), 패널 분석물 imipramine(MW 280.41), 2차 마커 morphine(MW 285.34)· hydromorphone(MW 285.34)의 분자 구조. 구조적으로 유사하고 2차 마커는 서로 등질량(MW 285.34)인 이 분석물들은 피크형상·분리능 저하로 컬럼 성능 변화를 예민하게 반영합니다.

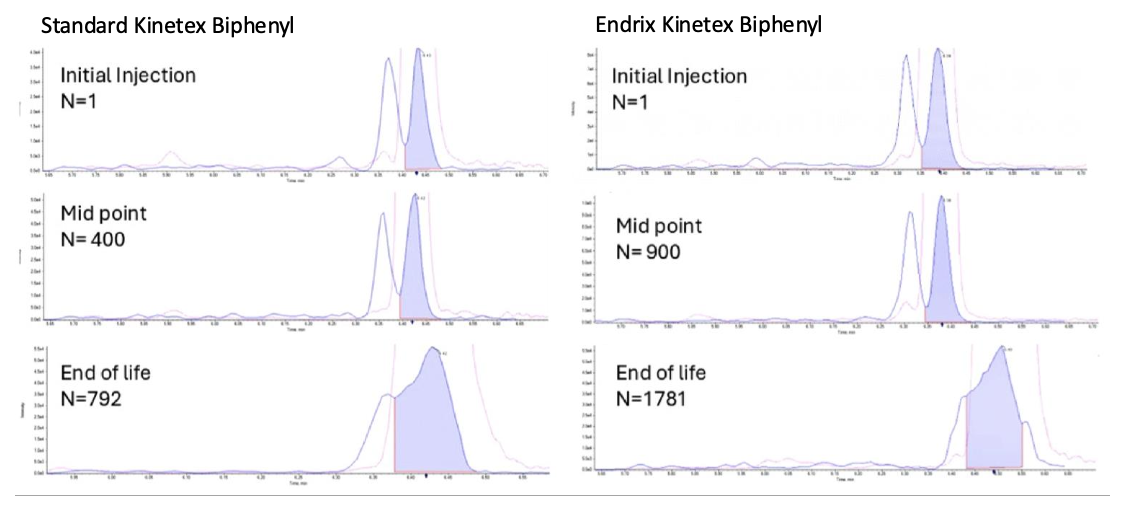

Figure 2. Selected XIC Standard Kinetex Biphenyl and Endrix Kinetex Biphenyl depicting (A) initial, (B) in between (mid) and (C) end of life column performance for the primary markers (x axis = Time in minutes, y axis = Intensity. Shaded area depicts integrated peaks).
1차 마커의 XIC를 초기(N=1)·중간·수명 종료 시점에서 비교합니다. 표준 Kinetex Biphenyl은 초기 N=1, 중간 N=400, 수명 종료 N=792인 반면, Endrix Kinetex Biphenyl은 초기 N=1, 중간 N=900, 수명 종료 N=1781로 훨씬 더 많은 주입에서 피크형상과 분리능을 유지합니다.

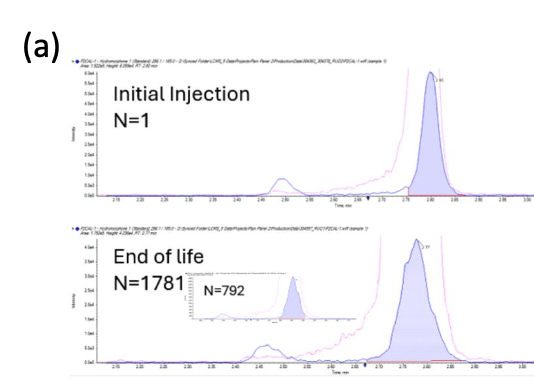

Figure 3a. Selected chromatograms for Endrix Kinetex Biphenyl depicting initial, end of life column performance for a secondary marker (x axis = Time in minutes, y axis = Intensity. Shaded area depicts integrated peaks). Inset: End of column lifetime on Standard Kinetex Biphenyl.
2차 마커(hydromorphone)의 초기(N=1)와 수명 종료(N=1781) 크로마토그램. 삽입도(inset)는 표준 Kinetex Biphenyl의 수명 종료 시점(N=792)을 보여 줍니다. 2차 마커는 컬럼 열화 시 피크 왜곡과 응답 손실이 두드러져 성능 저하를 명확히 드러냅니다.

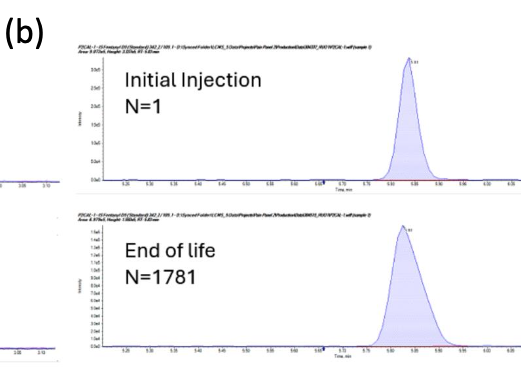

Figure 3b. Selected chromatograms for Endrix Kinetex Biphenyl depicting initial, end of life column performance for a non-marker analyte (x axis = Time in minutes, y axis = Intensity. Shaded area depicts integrated peaks).
컬럼 열화에 상대적으로 강한 비마커 분석물(fentanyl)의 초기(N=1)와 수명 종료(N=1781) 크로마토그램. 마커 대비 피크형상·머무름 변화가 미미하여, 컬럼 무결성 추적에는 민감한 마커 분석물을 사용해야 함을 보여 줍니다.

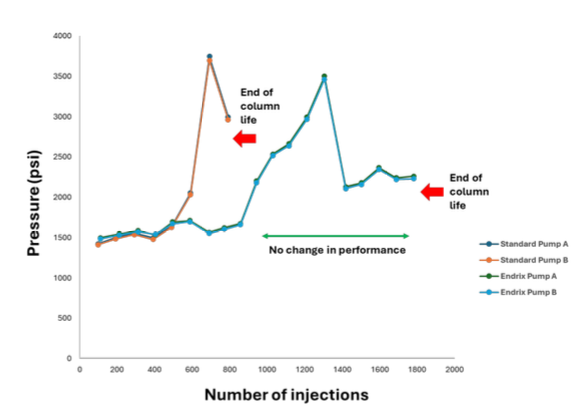

Figure 4. Injection vs back pressure trace Standard Kinetex Biphenyl and Endrix Kinetex Biphenyl depicting initial, in between and end of life column performance for the primary markers.
주입 횟수 대비 백프레셔(psi) 추이. 표준 컬럼은 약 800회 부근에서 압력이 급등하며 수명이 종료됩니다. Endrix 컬럼은 압력 상승이 더 완만하고, 이후 다시 내려가 안정화된 뒤에도 피크 무결성이 상실될 때까지 성능을 유지합니다. 이 때문에 이 연구에서는 백프레셔가 Endrix 컬럼 수명을 추적하기에 적합한 마커로 판단되지 않았습니다.

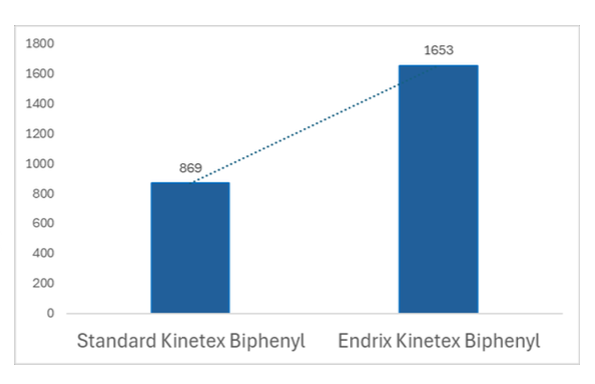

Figure 5. Comparison of average lifetime (each column type measured in triplicate): Standard Biphenyl and Endrix Kinetex Biphenyl in the tested pain panel (y axis = number of injections).
각 컬럼 유형을 3중 반복으로 측정한 평균 수명. 표준 Kinetex Biphenyl은 평균 869회, Endrix Kinetex Biphenyl은 평균 1653회 주입으로, 강화된 하드웨어 설계로 수명이 크게 늘었습니다. 원문은 이를 약 50%의 수명 이득으로 기술하며, 평균 주입 실측값 기준으로는 약 1.9배에 해당합니다.
데이터 해석 및 실무 제언
컬럼 수명 연장이 갖는 실무적 의미
통증관리 패널에서 평균 주입 수명이 표준 869회 → Endrix 1653회로 증가하면, 고처리량 랩에서는 컬럼 교체 주기가 늘어 기기 가동시간(uptime)이 향상되고 교체·재검증에 드는 다운타임과 비용이 줄어듭니다. 동일 Kinetex Biphenyl 고정상을 사용하므로 기존 메소드를 재개발하지 않고 하드웨어만 Endrix로 교체해 수명 이득을 얻을 수 있습니다.
마커 분석물 기반 수명 관리 전략
구조 유사·근접 용출하는 삼환계(amitriptyline·nortriptyline)를 1차 마커로, 등질량이며 피크 왜곡이 두드러지는 morphine·hydromorphone을 2차 마커로 지정하면, 완전한 메소드 고장 이전에 미세한 성능 저하를 조기 감지할 수 있습니다. 이중 마커와 여러 성능 지표(분리능·피크폭·신호강도·백프레셔 등)를 함께 모니터링하는 것이 신뢰성 있는 수명 관리의 핵심입니다.
백프레셔의 한계와 크로마토그래피 마커의 필요성
일반적으로 백프레셔 상승은 컬럼 수명 종료 지표로 쓰이지만, Endrix 컬럼에서는 압력이 완만히 오른 뒤 다시 내려가 안정화되며 피크 무결성이 상실될 때까지 성능이 유지됩니다. 따라서 이 연구에서는 백프레셔가 Endrix 수명을 추적하기에 적합한 마커로 판단되지 않았으며, 크로마토그래피 마커 분석물 기반 모니터링이 더 신뢰할 수 있습니다.
전문가 제언
01. 컬럼 교체 주기를 "마커 분석물"로 설정하세요
주입 횟수나 백프레셔만으로 교체 시점을 판단하기보다, 가장 민감한 마커(구조 유사·근접 용출 삼환계)의 분리능·피크형상을 QC 트리거로 삼으세요. 특히 Endrix에서는 백프레셔가 후행 지표가 될 수 있어 마커 기반 판단이 더 안전합니다.
02. 최소 전처리 고처리량 랩에 Endrix가 특히 유리합니다
본 연구는 효소 가수분해만 거친 최소 전처리 소변시료라는 까다로운 매트릭스로 스트레스 테스트를 수행했습니다. 이런 조건에서 평균 수명이 약 1.9배(869→1653회)로 늘어난다는 것은, 매트릭스 부하가 큰 임상·법의독성 랩일수록 다운타임·비용 절감 효과가 크다는 의미입니다.
03. 성능 저하는 분석물마다 불균일함을 전제하세요
fentanyl처럼 열화에 강한 분석물은 마지막까지 안정적이라 컬럼 상태를 과대평가하게 만들 수 있습니다. 패널 QC는 가장 취약한 분석물을 기준으로 설계해, 정량 정확도가 흔들리기 전에 조기 경보가 울리도록 하세요.
참고 자료 및 원문
TN-1435: Enhanced Column Lifetime with Endrix Kinetex for LC-MS/MS Pain Management Drug Analysis
Sarah Rhoads, Shalena Utterback, Frances Morris, Kavinda DaSilva (Molecular Testing Labs, Vancouver, WA); Rajashree Chakravarti, Stephanie J. Marin, Jason A. Anspach, Gareth Friedlander (Phenomenex, Inc., Torrance, CA)
