Onyx 모놀리식 C18 ADME·DMPK 브로셔 해설 - 혈장·소변 LC/MS 예시 2건
(Onyx Monolithic C18 100 × 4.6 mm · 4.0 mL/min · 원문 측정 데이터는 크로마토그램 2장)
Phenomenex 브로셔 · 문서 코드 3471_L · 인쇄면에 발간 연도 없음(PDF 파일 작성일 2005-02)
30초 요약
제품 소개 브로셔, 측정 데이터는 그림 2장
4쪽 중 1쪽은 문제 제기, 4쪽은 특징·품번입니다. 측정 데이터는 2·3쪽 크로마토그램 두 장뿐이고, 결과 수치(머무름 시간·분리도·배압·회수율)를 표로 실은 곳은 없습니다
두 예시는 컬럼·이동상·유속이 같다
둘 다 Onyx Monolithic C18 100 × 4.6 mm, 0.1 % 포름산 물/아세토나이트릴, 4.0 mL/min, LC/MS ESI+이고, 구배는 혈장 10-65% B·소변 5 - 95% B(각 4.0분)로 다릅니다. 혈장은 단백질 침전 후 4종, 소변은 물로 1:1 희석 후 디아제팜과 대사체를 봤습니다
주장과 근거를 나눠 읽어야
유속 «up to 9 mL/min», 입자형 컬럼보다 배압이 «typically 60% less», 짧은 재평형, 낮은 캐리오버, 덜 막힘은 원문의 주장이며 이 자료에 측정 데이터가 없습니다
🛋️ The Interpreter: 기술 용어 쉽게 풀기
🧱 모놀리식(monolithic) 실리카 컬럼
입자를 채운 컬럼이 아니라 실리카 한 덩어리로 된 컬럼입니다. 원문 4쪽은 Onyx의 «dual pore structure»를 2µm 매크로포어(이동상이 지나가는 관통 기공)와 130Å 메조포어(표면적을 내는 작은 기공), 표면적 300 m²/g로 적었습니다(괄호 안 풀이는 컬럼피아 해설). 원문은 이 구조 덕에 배압이 낮고 시료에 덜 막힌다고 설명합니다. 원문 4쪽은 Onyx를 Merck KGaA (Darmstadt, Germany)의 라이선스를 받은 모놀리식 기술 기반 제품이라고 밝혔습니다.
💊 ADME·DMPK와 «dilute and shoot»
ADME는 약물의 흡수·분포·대사·배설, DMPK는 약물 대사와 약동학을 다루는 부서·업무를 말합니다(컬럼피아 해설). 원문 1쪽은 이 부서들이 많은 시료를 짧은 기한에 분석해야 한다는 문제에서 출발합니다. «dilute and shoot»은 시료를 희석만 해서 바로 주입하는 방식으로, 원문 소변 예시가 이 방식입니다.
실험 조건 — 원문 2·3쪽 조건 상자
| 항목 | 혈장 예시 (2쪽) | 소변 예시 (3쪽) |
|---|---|---|
| 시료·전처리 | 돼지(porcine) 혈장 200 µL에 약물 혼합물 2 µg/mL 첨가 → 아세토나이트릴 800 µL로 침전 → Phenomenex Impact™ Protein Precipitation Plate로 여과 | 사람 소변을 물로 1:1 희석, 50 µL 주입(«dilute and shoot») |
| 컬럼 | Onyx Monolithic C18, 100 x 4.6mm (CH0-7643) | Onyx Monolithic C18, 100 x 4.6mm (CH0-7643) |
| 이동상 | A: 0.1% Formic acid in Water / B: Acetonitrile | A: 0.1% Formic acid in Water / B: Acetonitrile |
| 구배 | 10-65% B in 4.0min | 5 - 95% B in 4.0min |
| 유속 · 온도 | 4.0 mL/min · Ambient | 4.0 mL/min · Ambient |
| 검출 | LC/MS ESI+ | LC/MS ESI+ |
| 분석물 (m/z) | 1. Pseudoephedrine (166) · 2. Propranolol (260) · 3. Diltiazem (415) · 4. Verapamil (455) | 1. Nordiazepam — Diazepam metabolite (271) · 2. Diazepam (285) |
| 주입량 | 원문에 별도 수록되지 않음 | 50 µL |
| 배압 · 재평형 시간 · 질량분석기 기종 | 원문에 별도 수록되지 않음 | 원문에 별도 수록되지 않음 |
※ 컬럼·이동상·유속·검출은 원문 표기 그대로 옮겼습니다. 원문 4쪽 품번 표는 Onyx C18 25·50·100 x 4.6, Onyx C8 100 x 4.6, Onyx C18 가드 카트리지 키트·카트리지(5 x 4.6mm), 컬럼 커플러(Column coupler)를 싣고 있습니다(원문 작성 당시 기준 — 현재 구성·품번은 제품 페이지와 제조사 자료로 확인).

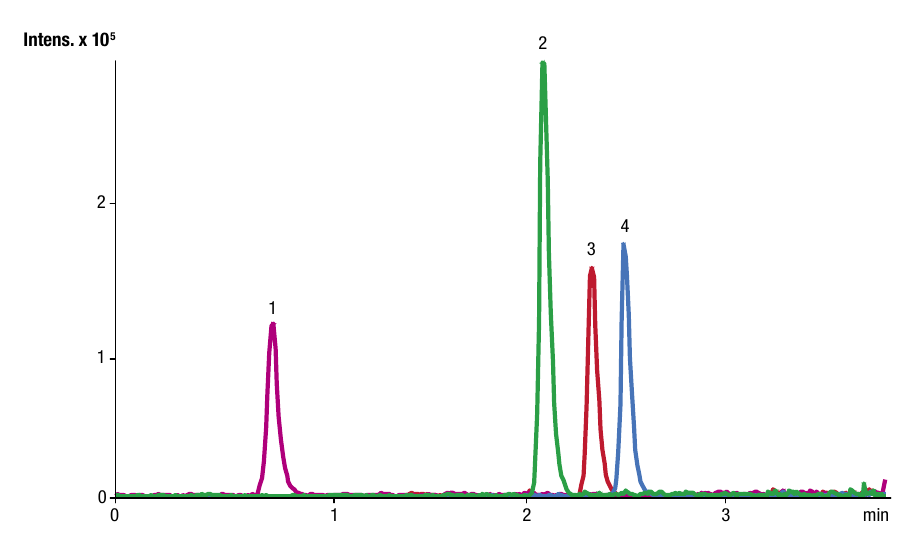

Anti-Hypertensives in plasma
원문 2쪽 크로마토그램입니다(원문에는 Figure 번호·캡션이 없어 해당 쪽 제목을 적었습니다). 화합물마다 색을 달리한 선 네 개를 겹쳐 그렸고, 세로축은 «Intens. x 10⁵», 가로축은 분(min)입니다. 피크 1(약 0.7분)이 먼저 나오고, 피크 2·3·4는 약 2.1·2.3·2.5분에 이어 나옵니다(컬럼피아 판독). 가장 높은 것은 피크 2입니다.

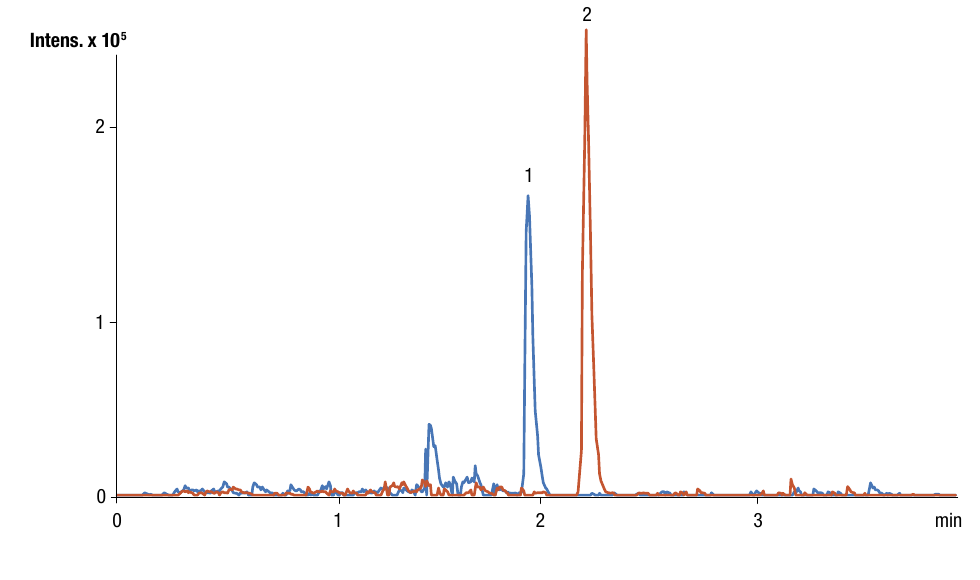

Diazepam and metabolite in urine
원문 3쪽 크로마토그램입니다(원문에는 Figure 번호·캡션이 없어 해당 쪽 제목을 적었습니다). 피크 1(노르디아제팜, 파랑)은 약 1.9분, 피크 2(디아제팜, 주황)는 약 2.2분입니다(컬럼피아 판독). 파랑 선에는 약 1.4~1.7분 사이에 번호 없는 작은 피크들이 있으며, 원문은 이것을 설명하지 않았습니다.
결과 요약 — 그림에서 읽은 머무름 시간
| 예시 | 피크 | 머무름 시간 (분, 판독) |
|---|---|---|
| 혈장 | 1. Pseudoephedrine | 약 0.7 |
| 혈장 | 2. Propranolol | 약 2.1 |
| 혈장 | 3. Diltiazem | 약 2.3 |
| 혈장 | 4. Verapamil | 약 2.5 |
| 소변 | 1. Nordiazepam | 약 1.9 |
| 소변 | 2. Diazepam | 약 2.2 |
※ 원문은 머무름 시간을 숫자로 싣지 않았습니다. 위 값은 제조사(Phenomenex) 브로셔 그림을 컬럼피아가 판독한 근삿값이며 컬럼피아가 재현한 값이 아닙니다.
원문의 주장과 원문 안의 근거
| 원문 주장 (인용) | 이 자료 안의 근거 |
|---|---|
| «higher flow rates, up to 9 mL/min, with backpressures typically 60% less than particulate columns» (4쪽) | 두 예시는 4.0 mL/min이고 배압을 적지 않았습니다. 비교한 입자형 컬럼의 종류·치수·조건도 없습니다 → 측정 데이터 없음 |
| «shorter column equilibration times» · «very short re-equilibration times» (3·4쪽) | 재평형 시간이 두 예시 모두 적혀 있지 않습니다 → 측정 데이터 없음 |
| «lower sample carryover» (3쪽) | 캐리오버 수치·빈 시료 주입 결과가 없습니다 → 측정 데이터 없음 |
| «less likely to “plug up”» · «less potential for sample clogging» (2·4쪽) | 반복 주입 횟수·배압 추이 데이터가 없습니다 → 측정 데이터 없음 |
| «resulting in methods less than 4 minutes» (3쪽) | 소변 예시의 구배 자체가 «5 - 95% B in 4.0min»이고 재평형 시간은 없어, «4분 미만»이 무엇을 잰 시간인지 원문으로 확인되지 않습니다 |
| «Compound retains on phase and still maintains excellent separation» — 80 % 유기용매 시료 (2쪽) | 그림 1에 피크 4개가 약 0.7~2.5분에 나옵니다(판독). 분리도·피크 모양 수치·주입량은 없습니다 |
⚠️ 원문 대조 메모
- 1쪽 «Does this sound better?» 아래의 «4mL/min with a backpressure of 150 bar», «less than a two-minute cycle time»은 원하는 상황을 그린 문장입니다. 2·3쪽 예시는 4.0 mL/min이지만 배압이 적혀 있지 않고, 구배 시간만으로도 각각 4.0분이라 «2분 미만 사이클»의 예시가 아닙니다.
- 혈장 예시의 제목은 «Anti-Hypertensives»이지만 배경 문장은 «Several related drug compounds»입니다. 네 성분 중 Pseudoephedrine은 통상 항고혈압제로 분류되지 않습니다(컬럼피아 주). «2µg/mL drug mixture»가 혈장 중 농도인지 첨가한 혼합 용액의 농도인지도 원문 문장만으로는 구분되지 않습니다.
- 혈장 200 µL + 아세토나이트릴 800 µL이면 유기용매 비율은 800 ÷ 1,000 = 80 %로, 원문 «sample is in 80% organic»과 맞습니다(컬럼피아 계산). 혈장 시료의 주입량은 원문에 없습니다.
- 소변 예시는 약물을 첨가했는지, 투약자의 소변인지, 농도가 얼마인지 적지 않았습니다.
- 1쪽 «Does this sound better?» 목록의 «극성 대사체가 공극 부피(void volume)에서 분리되어 MS로 검출된다»도 원하는 상황을 그린 문장이며, 원문은 두 예시의 공극 시간을 적지 않았습니다. 피크 1(혈장 약 0.7분)이 공극에서 얼마나 떨어졌는지는 이 그림만으로 판단할 수 없습니다.
- 두 그림 모두 가로축 1분 간격이 고르지 않습니다(200 dpi 렌더에서 193~223 px, 컬럼피아 측정). 위 머무름 시간은 인접 눈금 사이를 보간한 근삿값이며 약 ±0.1분으로 읽어 주십시오.
원문 1쪽의 문제 제기(짧은 컬럼·높은 유속·짧은 재평형의 한계), 2·3쪽의 과제·해결 표, 4쪽의 품번 표는 원문에서 확인하십시오. 원문에 실린 크로마토그램은 두 장이며 모두 이 페이지에 실었습니다.
Phenomenex에서 Onyx ADME DMPK 검색 (원문 주소 미확인)데이터 해석 및 실무 제언
- 이 자료로 정할 수 있는 것은 «출발 조건»까지입니다. 100 × 4.6 mm, 4.0 mL/min, 0.1 % 포름산/아세토나이트릴 4.0분 구배는 원문이 실제로 돌린 조건입니다. 처리량·배압·캐리오버의 이점은 원문에 측정값이 없으므로 우리 시료로 배압·재평형·캐리오버를 직접 재야 합니다(컬럼피아 제언).
- 4.0 mL/min은 MS 앞에서 따져 볼 유속입니다. 원문은 검출을 «LC/MS ESI+»로 적었고, 4.0 mL/min을 이온원 앞에서 분할(split)했는지와 이온원 조건은 적지 않았습니다. 우리 이온원이 받을 수 있는 유속인지, 분할이 필요한지 먼저 확인하십시오(컬럼피아 제언).
- 사용 압력·pH 범위는 이 브로셔에 없습니다. 4쪽 특징 목록은 기공 구조(2µm·130Å)·표면적(300 m²/g)과 «up to 9 mL/min»을 적었고, 최대 사용 압력과 pH 범위는 적지 않았습니다. 이 둘은 아래 제품 페이지에서 확인하십시오.
- 단백질 침전 시료는 이온 억제를 따로 보십시오. 원문 혈장 예시는 침전·여과한 시료를 분석했고, 원문에 매트릭스 효과(이온 억제) 평가는 없습니다. 단백질 침전과 SLE의 이온 억제를 비교한 자료는 아래 관련 페이지에 있습니다.
