EPA Method 625 대입자 SPE - Strata-XL-C · Zebron ZB-SemiVolatiles
(물 1 L 추출 · 용매 360 mL 초과 → 41 mL/시료 · GC-MS 약 17분 · TN-0091)
TN-0091 · Phenomenex Technical Note (© 2017) — 원문 발간 당시의 서술입니다
30초 요약
입자 많은 물 1 L를 막힘 없이
LLE 대신 대입자·대공극 고분자 SPE(Strata-XL-C 2 g)에 1 L를 로딩합니다. 프릿 위 유리솜이 부유 입자를 걸러 줍니다
대리표준 대부분 40~85 %, NDMA-D6 약 5 %
원문의 요약입니다. 다만 폐수에서는 40 % 미만인 값도 여럿 있습니다(아래 Table 2)
용매 360 mL 초과 → 41 mL/시료
외부 시험기관의 관찰·추정입니다(하루 20건 → 30~35건). LLE와 회수율을 나란히 잰 수치는 원문에 없습니다
🛋️ The Interpreter: 기술 용어 쉽게 풀기
💧 EPA Method 625와 LLE
원문 서론에 따르면 EPA Method 625는 물 중 반휘발성 유기오염물질을 넓게 보는 방법이고, 액액추출(LLE) 뒤 GC-MS 분석을 지정합니다. 원문은 LLE가 요건은 충족하지만 회수율·정확도·작업 효율에 한계가 있고, 일반 SPE는 입자·침전물이 있는 물에서 카트리지가 막혀 데이터가 불안정해진다고 적었습니다. 방법의 현행 판·개정 사항은 원문에 다루지 않았으므로 규정 원문으로 확인하십시오.
🧪 SPE와 GC 컬럼은 역할이 다르다
Strata-XL-C는 1 L 물에서 분석물을 붙잡아 4 mL로 모으는 전처리 소모품이고(1 L → 4 mL, 250배 농축 — 컬럼피아 계산), Zebron ZB-SemiVolatiles는 그 추출액을 나누는 GC 분석 컬럼입니다. 원문은 이 GC 컬럼을 «specially deactivated»라 부르며 산·염기·중성 성분의 피크 모양이 좋다고 설명합니다.
⚖️ 왜 산성화하고, 왜 양이온교환인가
원문 FAQ에 따르면 시료를 산성으로 만들면 산성 성분은 전하를 잃어 소수성으로 붙고, 염기성 성분은 양전하를 띠어 Strata-XL-C의 강양이온교환 작용으로 붙습니다. 용출은 유기용매(용출 1)와 NH₄OH를 넣은 용매(용출 2) 두 번으로 나눠 받으며, 각 분획에 어떤 성분이 나오는지 목록은 원문에 없습니다. 원문은 용출 2의 NH₄OH가 용출 1에 나오는 일부 성분을 분해시킬 수 있어 두 분획을 따로 건조한다고 설명합니다.
🏷️ 대리표준과 내부표준
Table 1에서 대리표준(surrogate)은 추출 «전» 시료에, 내부표준(IS)은 재용해 «후» 추출액에 넣습니다. 그래서 대리표준 회수율(Table 2)은 SPE·탈수·농축 전체 과정을 거친 값으로 읽을 수 있습니다(컬럼피아 해석). 원문 FAQ는 Strata-XL-C 입자를 100 µm(전통적 실리카 흡착제 50 µm 대비)로 적고, 큰 입자가 흐름을 지키고 막힘을 줄인다고 설명합니다.
조건 요약 ① SPE 절차 (원문 Table 1)
| 단계 | 원문 조건 |
|---|---|
| 사전 처리 | 물 시료 1 L에 진한 HCl 2 mL를 넣어 pH 1~3을 목표로 함. 대리표준(산·염기) 각 20 µL(1000 µg/mL) 첨가 |
| 카트리지 | Strata®-XL-C, 2 g / 20 mL Giga™ Tube (Part No. 8B-S044-KEG) |
| 컨디셔닝 | 메탄올 10 mL → DI water 10 mL |
| 로딩 | 전처리한 1 L 시료를 10 – 12 mL/min으로 로딩 |
| 건조 | 로딩용 리저버를 떼고 진공(15-20” of Hg)으로 4-5분 건조 |
| 용출 1 | 아세톤 2 mL × 2 → dichloromethane:acetone (3:1) 2 mL × 2 → dichloromethane 2 mL × 3 |
| 용출 2 | ethyl acetate/methanol (1:1) in 1.5 % NH₄OH 4.5 mL × 2 (ethyl acetate 9.5 mL + methanol 9.5 mL + 30 % NH₄OH 1 mL, 30초 vortex) |
| 수분 제거 | 용출 1·2 분획을 각각 다른 Strata Sodium Sulfate 10 g / 20 mL 카트리지에 중력으로 통과. 카트리지마다 dichloromethane 4 mL를 더 흘려 잔량 회수, 두 층 중 아래 유기층을 받음 |
| 농축 | TurboVap®, 질소·무가열로 용출 1·2 각각 0.5 mL까지. 완전 건고는 하지 않음(분석물 손실 방지) |
| 재용해 | 두 분획을 합쳐(약 1 mL) dichloromethane으로 총 4 mL. 내부표준 50 µL(1000 µg/mL) 첨가 |
※ 장치(원문 본문): 12구 SPE 매니폴드(Part No. AH0-6023), 어댑터 캡(AH0-7379)에 연결한 빈 150 mL 리저버(AH0-7809)로 시료를 연속 공급, 매니폴드와 펌프 사이 폐액 트랩, 건조에는 TurboVap® LV 증발기(Biotage). 유리솜은 원문 표현으로 «25센트 동전(quarter) 크기» 정도를 카트리지 프릿 위에 올려 윗면을 덮습니다.

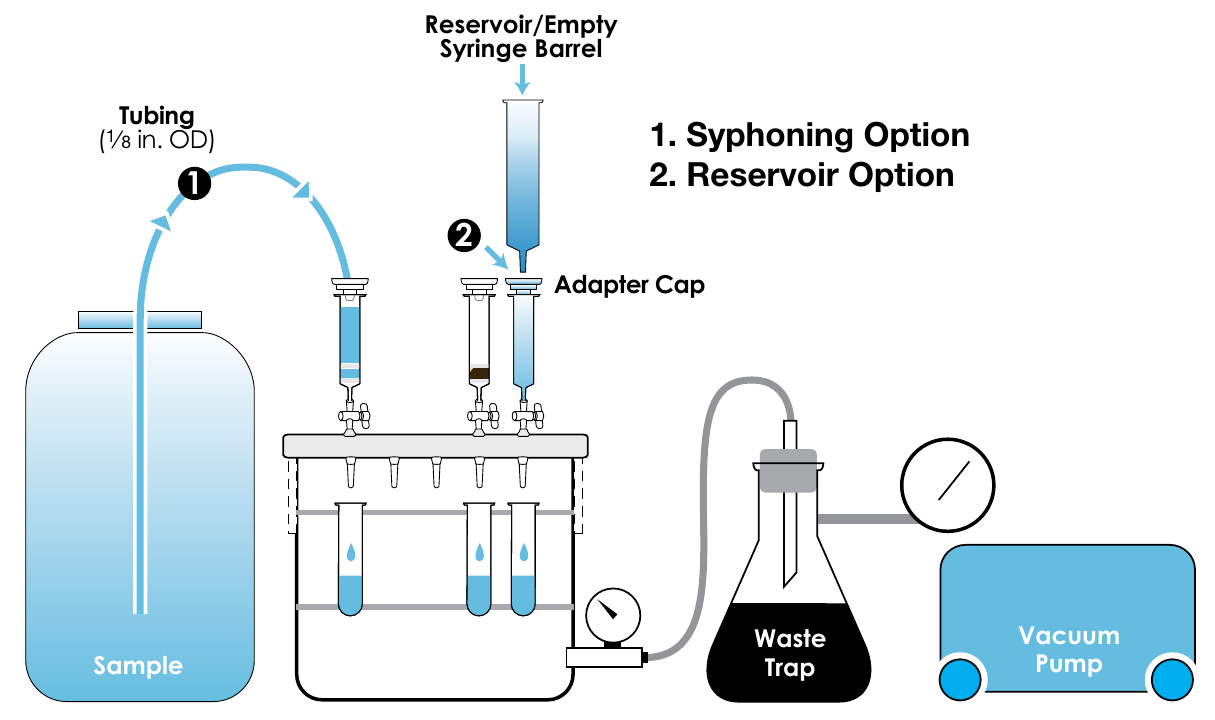

Figure 2. SPE accessories and setup used for sample processing.
1 L 시료를 SPE 카트리지로 보내는 두 방식 — ① 시료병에서 튜브(1/8 in. OD)로 끌어오는 사이펀 방식, ② 어댑터 캡 위에 빈 리저버(빈 주사기 배럴)를 꽂는 리저버 방식. 매니폴드 → 폐액 트랩 → 진공 펌프 순으로 연결됩니다.
조건 요약 ② GC-MS (원문 GC Conditions)
| Column | Zebron™ ZB-SemiVolatiles |
| Dimensions | 30 meter x 0.25 mm x 0.25 µm |
| Part No. | 7HG-G027-11 |
| Injection | Splitless @ 250 °C, 1 µL |
| Carrier Gas | Helium @ 1.6 mL/min (constant flow) |
| Oven Program | 40 °C for 0.66 min to 260 °C @ 30 °C/min to 295 °C @ 6 °C/min to 325 °C @ 25 °C/min for 2 min |
| Detector | MSD @ 300 °C, 40-500 amu |
| GC 장비(원문 본문) | Shimadzu® GC-2010 Plus |
※ 원문 조건표의 Sample 목록은 번호 1~80(내부표준 6종 포함, 13번은 3-·4-Methylphenol 한 번호)입니다. 오븐 프로그램을 끝까지 돌리면 약 17.0분이며(컬럼피아 계산), 원문은 서론에서 «17 minute run time», 결론에서 «less than 17 minutes»라고 적었습니다. 원문 주문 정보의 온도 한계 표기는 «-60 to 325/350 °C»입니다.
Sample 80번 목록 전체, Figure 1(고분자·실리카 SPE 입자 그림), 원문 FAQ 전문과 Strata-XL-C·ZB-SemiVolatiles 주문 정보는 원문에 있습니다.
Phenomenex에서 TN-0091 검색 (원문 주소 미확인)결과 요약 ① 대리표준 회수율 % (원문 Table 2)
| Surrogate | Water (S1·S2·%RSD) | Waste Water (S1·S2·S3·%RSD) | TCLP (S1·S2·S3·%RSD) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| N-Nitrosodimethylamine-D6 | 5.1 | 4.0 | 18.3 | 3.3 | 3 | 2.8 | 8.2 | 3.6 | 3.3 | 3.5 | 3.6 |
| Phenol-D5 | 47.0 | 41.1 | 9.6 | 43.5 | 24.9 | 31.6 | 28.2 | 34.8 | 32.4 | 34.6 | 4 |
| Bis(2-chloroethyl) ether-D8 | 65.3 | 55.9 | 10.9 | 61.4 | 39.5 | 33.7 | 32.6 | 49.9 | 49.8 | 57.9 | 8.8 |
| 2-Chlorophenol-D4 | 61.1 | 52.8 | 10.4 | 57 | 36.1 | 31.4 | 32.9 | 49.7 | 51 | 57.8 | 8.3 |
| 4-Methylphenol-D8 | 67.3 | 59.1 | 9.2 | 65.7 | 35.6 | 30.6 | 43.2 | 53.8 | 54.3 | 50.9 | 3.5 |
| Nitrobenzene-D5 | 53.7 | 51.0 | 3.7 | 61.1 | 41.6 | 38.6 | 25.9 | 44.6 | 52.7 | 62.5 | 16.8 |
| 2-Nitrophenol-D4 | 63.5 | 57.4 | 7.0 | 65.1 | 46.4 | 49.3 | 18.8 | 55 | 58.2 | 68.8 | 11.9 |
| 2,4-Dichlorophenol-D3 | 51.9 | 46.4 | 7.8 | 50.8 | 35 | 47.9 | 18.9 | 46.1 | 51.2 | 49.7 | 5.4 |
| 4-Chloroaniline-D4 | 20.1 | 37.7 | 43.1 | 26.1 | 26.3 | 31 | 9.9 | 38.7 | 41 | 39.5 | 2.9 |
| Dimethylphthalate-D6 | 84.6 | 73.1 | 10.3 | 73.6 | 51.5 | 68.1 | 17.9 | 72 | 77.9 | 75.7 | 4 |
| Acenaphthylene-D8 | 55.3 | 48.1 | 9.8 | 52.4 | 45.9 | 53 | 7.8 | 51.8 | 54.2 | 57.2 | 5 |
| 4-Nitrophenol-D4 | 79.3 | 68.0 | 10.8 | 65.4 | 52.6 | 66.4 | 12.5 | 67.5 | 70.5 | 71 | 2.7 |
| Fluorene-D10 | 65.5 | 61.6 | 4.3 | 62.4 | 53.9 | 60.3 | 7.5 | 66.8 | 68 | 66.2 | 1.4 |
| 4,6-Dinitro-2-methylphenol-D2 | 86.5 | 70.5 | 14.4 | 75 | 40.6 | 63.7 | 29.4 | 58 | 64.6 | 64.4 | 6 |
| Anthracene-D10 | 52.3 | 55.0 | 3.6 | 50.2 | 41.1 | 50.8 | 11.4 | 51.8 | 54.5 | 52.3 | 2.7 |
| Pyrene-D10 | 52.4 | 61.7 | 11.5 | 65.4 | 63.2 | 71.3 | 6.3 | 64.2 | 73.4 | 70.9 | 6.8 |
| Benzo[a]pyrene-D12 | 64.4 | 68.8 | 4.7 | 41.3 | 36.9 | 45.8 | 10.8 | 63.2 | 72.1 | 68.3 | 6.6 |
※ 제조사(Phenomenex) 기술노트의 값이며 컬럼피아가 재현한 값이 아닙니다. 원문은 «대부분 40 – 85 %, 매우 극성인 N-Nitrosodimethylamine-D6만 약 5 %»라고 요약하고, NDMA가 황산나트륨 카트리지 탈수 단계에서 수층에 남는 것으로 «추정»합니다. 표의 개별 값을 세어 보면 NDMA-D6를 뺀 16종 × 8값 = 128개 중 106개가 40~85 % 안이고, 40 % 미만이 21개(폐수 14 · TCLP 5 · 물 2), 85 % 초과가 1개(4,6-Dinitro-2-methylphenol-D2 물 86.5)입니다(컬럼피아 집계). NDMA-D6를 빼면 40 % 미만 값이 가장 많은 대리표준은 4-Chloroaniline-D4(8개 중 7개)입니다.
결과 요약 ② DI water 절대 회수율 (원문 Table 3, 79개 항목)
N-Nitrosodimethylamine 3.6 %를 빼면 39~116 % 범위이고, 중앙값은 약 80 %(80.25 — 컬럼피아 계산)입니다. 100 %를 넘는 항목은 2,4-Dinitrophenol 116 · 2-Methyl-4,6-Dinitrophenol 108.5 · 4-Nitrophenol 113 · 2,4-Dinitrotoluene 103의 4개, 50 % 미만은 NDMA를 포함해 18개입니다. 50 % 미만에는 Benzo[a]anthracene 49 · Chrysene 48 · Benzo[b]fluoranthene 44.5 · Benzo[k]fluoranthene 45 · Benzo[a]pyrene 41.5 · Indeno[1,2,3-cd]pyrene 39 · Dibenz[a,h]anthracene 45 · Benzo[g,h,i]perylene 44의 PAH 8종(같은 표의 Fluoranthene 65 · Pyrene 60.5는 이보다 높음)과 Bis(2-ethylhexyl)phthalate 48 · Di-n-octylphthalate 47.5, Hexachlorobutadiene 39.5 · Hexachlorocyclopentadiene 42 외에 1,3-Dichlorobenzene 49.5 · Hexachloroethane 48 · Benzidine 45 · Bis(2-ethylhexyl) adipate 47.5 · 3,3'-Dichlorobenzidine 48이 있습니다(18개 전부). NDMA(위 Table 2 설명) 외의 낮은 값들에 대한 원인은 원문에 논의되지 않았습니다.

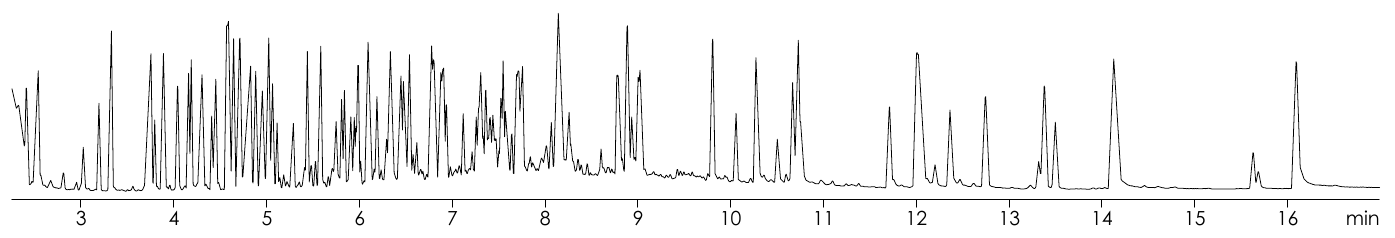

Figure 4. Waste water matrix extraction on ZB-SemiVolatiles.
폐수 시료를 위 SPE 절차로 추출해 ZB-SemiVolatiles로 분석한 크로마토그램입니다. 가로축 약 2.3~17분, 마지막 큰 피크는 약 16.1분입니다(컬럼피아 판독). 원문 그림에는 피크 번호와 세로축 눈금이 없어 이 그림만으로 성분을 동정하거나 분리도를 읽을 수는 없습니다.
결과 요약 ③ 외부 시험기관의 SPE vs LLE 관찰 (원문 Table 4)
| Protocol Components | Traditional LLE Method | Strata®-XL-C SPE Method | SPE Improvements |
|---|---|---|---|
| Throughput (samples / day) | 20 | 30-35 | 50-75 % Increase |
| Solvent Usage (mL / sample) | > 360 | 41 | Significant Decrease |
| Glassware | ~ 100 pieces (large) | < 100 test tubes (disposable) | Significant Decrease |
| Data Quality | Sufficient | Improved | Increase |
| Manual Labor | High | Very Low | Significant Decrease |
| Procedural Steps | Dozens | 6 | Significant Decrease |
※ 원문에 따르면 이 표는 «중간 규모의 독립 환경 시험기관»이 같은 추출을 해 보고 남긴 관찰·추정입니다. 성수기 LLE로는 전일 인력 2명(2 FTE)이 하루 평균 20건을 처리했고, 같은 인력으로 30~35건을 추정했습니다. 원문은 또 LLE에서 한 시료에 몇 시간이 걸릴 수 있던 일을 SPE가 절반의 시간에 했다고 적었습니다. «Data Quality: Improved»는 단계 수가 줄어 오류 여지가 줄었다는 추정이며, LLE와 회수율·정밀도를 나란히 잰 수치는 원문에 없습니다.
⚠️ 원문 대조 메모
- 처리량 증가율: 원문 본문은 «50 to 70 %», Table 4는 «50-75 % Increase»입니다. 20건 → 30~35건이면 50~75 %이므로 (30 ÷ 20 = 1.5, 35 ÷ 20 = 1.75 — 컬럼피아 계산) 표 쪽이 수치와 맞습니다.
- 유리솜: 원문 문장은 «but packed so densely that it would greatly restrict flow»로, 그대로 읽으면 «흐름을 크게 제한할 만큼 촘촘히 채웠다»가 됩니다. 같은 원문 FAQ는 유리솜이 입자를 걸러 «steady flow»를 지킨다고 설명하므로 부정어가 빠진 것으로 보입니다(컬럼피아 판단). 재현 시에는 흐름을 막지 않을 정도로 채우는 것이 문맥에 맞습니다.
- «6 steps»: 원문은 최적화 SPE가 6단계라고 적었습니다. Table 1은 시료 전처리 1행과 SPE 9행(카트리지 지정 포함)으로 10행이며, 카트리지 지정을 빼고 작업 단계로 세면 9개입니다. 전처리를 빼고 용출 1·2와 탈수·농축을 각각 하나로 묶으면 6이 되지만, 원문이 어떤 단위로 셌는지는 적혀 있지 않습니다. «LLE는 수십 단계, 유리 용기에서 최소 6회 반복»은 원문이 «EPA 625에 적힌 대로»라며 쓴 서술입니다.
- 원문은 ZB-SemiVolatiles가 벤조[b]·벤조[k]플루오란텐 이성질체를 분리하는 효율을 갖췄다고 적었으나, 분리도 수치는 싣지 않았고 Figure 3~5에는 피크 번호가 없습니다. Figure 5의 제목은 «standard curve at 25 µg/mL»이지만 그림은 크로마토그램 1개입니다.
이 페이지에 싣지 않은 Figure 3(TCLP 매트릭스), Figure 5(25 µg/mL 표준) 크로마토그램과 Table 3의 79개 항목 전체 값은 원문에서 확인하십시오.
Phenomenex에서 TN-0091 검색 (원문 주소 미확인)데이터 해석 및 실무 제언
- NDMA가 목적이면 이 절차를 그대로 쓰기 어렵습니다. NDMA-D6 대리표준 2.8~5.1 %, DI water의 NDMA 3.6 %입니다. 원문은 원인을 탈수 단계로 «추정»했을 뿐 대안 절차를 시험한 결과는 싣지 않았습니다.
- 폐수에서는 페놀류 대리표준을 따로 보세요. Phenol-D5 24.9~43.5, 2-Chlorophenol-D4 31.4~57, 4-Methylphenol-D8 30.6~65.7로 폐수 3반복의 %RSD가 28.2·32.9·43.2입니다. 같은 세 성분의 물(9.6·10.4·9.2)·TCLP(4·8.3·3.5) %RSD보다 큽니다.
- 무거운 PAH·프탈레이트는 회수율 40 % 안팎을 전제로 보세요. DI water 절대 회수율에서 Benzo[a]anthracene부터 Benzo[g,h,i]perylene까지 PAH 8종은 39~49 %, 두 프탈레이트(Bis(2-ethylhexyl)·Di-n-octyl)는 47.5~48 %입니다. 원문은 원인을 다루지 않았으므로, 우리 랩에서 농축 단계(완전 건고 금지)와 재용해 조건을 함께 확인하는 것이 출발점입니다.
- 운영 이점은 «추정»으로 읽으세요. 용매 41 mL·하루 30~35건은 한 외부 시험기관의 관찰·추정이며, 원문 FAQ는 건조한 카트리지를 현장에서 실험실로 옮겨 용출할 수 있다는 운용 방식도 제시합니다(보관 안정성 데이터는 원문에 없음).
결정 가이드 — 우리 랩의 EPA 625 추출을 바꿀지
| 우리 랩의 상황 | 원문에서 볼 근거 |
|---|---|
| 입자 많은 폐수에서 SPE가 자주 막힘 | 대입자(100 µm)·대공극 흡착제 + 프릿 위 유리솜, 1 L를 10 – 12 mL/min 로딩 |
| LLE 용매·유리기구·인력 부담이 큼 | Table 4: 용매 360 mL 초과 → 41 mL/시료, 대형 유리기구 약 100개 → 일회용 시험관 100개 미만(외부 기관 추정) |
| NDMA 등 매우 극성인 성분이 핵심 항목 | NDMA 약 3~5 % — 이 절차만으로는 근거 부족, 별도 검증 필요 |
| 기존 LLE와의 회수율 비교 자료가 필요 | 원문에 LLE 회수율 비교 수치 없음 — 우리 랩에서 두 방법을 나란히 시험해야 함 |
참고 자료 및 원문
TN-0091: Improved Analysis of EPA Method 625 Using Large-Particle, Large-Pore Solid Phase Extraction (SPE)
Shahana Huq, Matthew Trass, Allen Misa, and Kristen Parnell (Phenomenex, Inc., Torrance, CA) · © 2017
