식품 중 EFSA PAH4 신속 GC-MS - Zebron ZB-PAH-EU
(30·20·10 m 세 치수 비교 · EU 15+1 간섭 확인 · 10 m에서 벤조[a]피렌 9.20분)
TN-2093 · Phenomenex Technical Note (© 2020)
30초 요약
PAH4를 간섭 PAH와 떼어 놓기
PAH4 4종 표준과 EU (15+1) 16성분 표준을 같은 컬럼에 따로 주입해, PAH4가 다른 PAH와 겹치지 않는지 확인한 표준품 자료입니다
30 m: 간섭 쌍 분리도 1.5~17.7
원문은 30 m 치수가 EU (15+1) 전 성분을 분리한다고 적었습니다. 벤조[a]피렌은 27.60분에 나옵니다
10 m: 벤조[a]피렌 9.20분
원문 표현은 30 m 대비 «3배». 대신 벤조[b]/[k]플루오란텐 분리도가 1.0(30 m는 1.5)으로 낮아집니다
🛋️ The Interpreter: 기술 용어 쉽게 풀기
🍖 «EFSA PAH4»와 «EU (15+1)»
원문 서론에 따르면 EFSA가 지정한 PAH4는 벤조[a]피렌·벤즈[a]안트라센·크리센·벤조[b]플루오란텐 네 가지이고, 대부분 식품 시료의 발암 특성을 대표합니다. 원문은 육류·유제품의 가열 가공과 포장재를 유입 경로로 듭니다. EU (15+1)은 원문이 «16 component EU (15+1) mixture»라 부르는 간섭 확인용 표준으로, 16성분의 이름과 RT는 원문 그림 표에 있지만 그 목록이 어느 규정·지침에서 온 것인지는 원문에 수록되지 않았습니다.
📐 세 치수의 상비(β)가 비슷하다는 뜻
상비 β ≈ 내경(µm) ÷ (4 × 막 두께(µm))는 고정상 대비 기체 공간의 비율입니다. 30 m(0.25 mm·0.20 µm) 312.5, 20 m(0.18 mm·0.14 µm) 약 321, 10 m(0.10 mm·0.08 µm) 312.5입니다(컬럼피아 계산). 원문은 «closely matching phase ratios» 덕에 치수 간 분석을 옮기기 쉽다고 적었습니다. 다만 절대 RT는 치수·조건마다 다릅니다.
🔥 340/360 °C와 ESC
원문은 ZB-PAH-EU 고정상이 Engineering Self Cross-linking(ESC™)으로 가교를 강화해 온도 한계 340 °C/360 °C를 갖고, 이것이 고비점 PAH 용출과 식품처럼 «지저분한» 매트릭스의 베이크 아웃(고스트 피크 방지)에 도움이 된다고 설명합니다. 주문 정보의 표기는 «40 to 340/360 °C»입니다. 이 원문은 실제 식품 매트릭스 주입 데이터를 싣지 않았습니다.
조건 요약 — 세 치수는 조건도 각각 다르다
| 항목 | 30 m (Figure 1) | 20 m (Figure 2) | 10 m (Figure 3) |
|---|---|---|---|
| 치수 (L × ID × df) | 30 m × 0.25 mm × 0.20 µm | 20 m × 0.18 mm × 0.14 µm | 10 m × 0.10 mm × 0.08 µm |
| 품번 (Part No.) | 7HG-G043-10 | 7FD-G043-47 | 7CB-G043-59 |
| 주입 | Split (5:1) @ 330 °C, 1 µL | Split (5:1) @ 330 °C, 1 µL | Split (15:1) @ 320 °C, 1 µL |
| 캐리어 가스 | Helium @ 24 psi (constant pressure) | Helium @ 1.0 mL/min (constant flow) | Helium @ 0.88 mL/min (constant flow) |
| 오븐 프로그램 | 45 °C for 0.8 min to 200 °C @ 45 °C/min to 226 °C @ 3 °C/min to 320 °C @ 10 °C/min for 20 min | 45 °C for 0.8 min to 200 °C @ 45 °C/min to 300 °C @ 10 °C/min to 320 °C for 5 min | 70 °C for 0.4 min to 180 °C @ 140 °C/min to 230 °C @ 14 °C/min for 3 min to 280 °C @ 85 °C/min for 5 min to 330 °C @ 40 °C/min for 5 min |
| MS 모드 | Scan (50-500 m/z) | Scan (50-500 m/z) | Scan (100-500 m/z) |
| 공통 | Zebron ZB-PAH-EU · Inlet Liner AG2-3B03-05 · Detector: MSD (Shimadzu GC-MS-QP2010 Ultra) · Transfer Line 300 °C · Source 300 °C · 시료: 10 ppm «EFSA PAH4» 표준 / 10 ppm EU (15+1) PAH 표준(톨루엔) | ||
※ 오븐 프로그램은 원문 영문 표기 그대로입니다. 20 m 조건은 원문 표기 순서(목표 온도 뒤에 승온 속도)대로 읽으면 200 °C → 300 °C 구간이 10 °C/min이고, 300 °C → 320 °C 구간의 승온 속도가 빠져 있습니다. 원문 그대로 옮겼으므로 재현 시 확인이 필요합니다. 식품 시료 전처리·정량 검증(회수율·검출한계)은 원문에 수록되지 않았습니다.
치수별 조건표 원본과 60 m(7KG-G043-10)를 포함한 네 치수의 주문 정보는 원문에 있습니다.
Phenomenex 원문 보기 (TN-2093)결과 요약 ① 간섭 쌍 분리도 (원문 Table 1)
| 성분 쌍 | 30 m (Fig. 1b) | 20 m (Fig. 2b) | 10 m (Fig. 3b) |
|---|---|---|---|
| Benz[a]anthracene / Cyclopenta[c,d]pyrene | 2.2 | 2.0 | 1.4 |
| Cyclopenta[c,d]pyrene / Chrysene | 2.2 | 2.2 | 1.8 |
| Benzo[b]fluoranthene / Benzo[k]fluoranthene | 1.5 | 1.5 | 1.0 |
| Benzo[j]fluoranthene / Benzo[a]pyrene | 17.7 | 17.3 | 11.1 |
※ 제조사(Phenomenex) 기술노트의 값이며 컬럼피아가 재현한 값이 아닙니다. 세 치수 모두 네 쌍 중 가장 낮은 값은 Benzo[b]/[k]fluoranthene 쌍입니다(컬럼피아 정리).
결과 요약 ② PAH4 머무름 시간 (분)
| 성분 | 30 m (Fig. 1a) | 20 m (Fig. 2a) | 10 m (Fig. 3a) |
|---|---|---|---|
| Benz[a]anthracene | 18.25 | 16.30 | 6.27 |
| Chrysene | 18.75 | 16.70 | 6.52 |
| Benzo[b]fluoranthene | 25.32 | 22.90 | 8.75 |
| Benzo[a]pyrene | 27.60 | 25.26 | 9.20 |
※ 27.60 ÷ 9.20 = 3.0으로, 원문의 «30 m 대비 3배»는 마지막 PAH4 성분(벤조[a]피렌)의 RT 기준과 맞습니다(컬럼피아 계산). 오븐 프로그램을 끝까지 돌린 시간은 30 m 약 42.3분, 10 m 약 19.6분입니다(원문 프로그램으로 컬럼피아 계산).

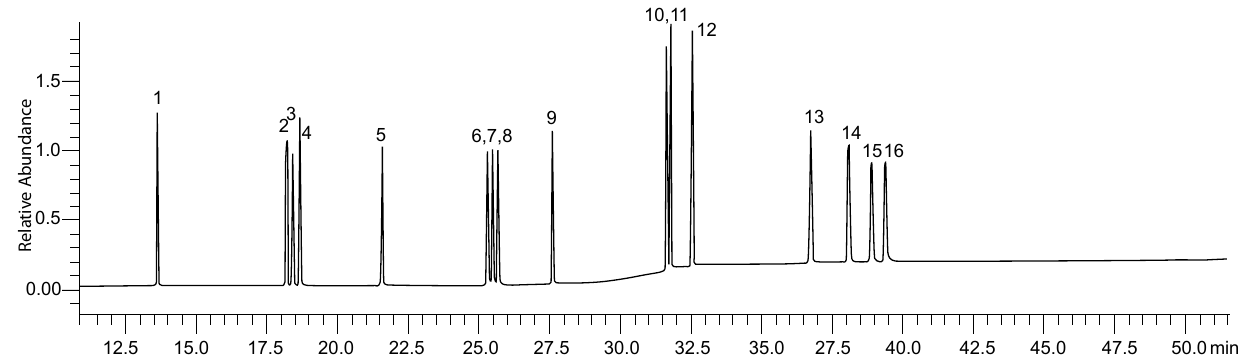

Figure 1b. Separation of Interfering PAHs (EU 15+1) on a 30 m x 0.25 mm x 0.20 µm Zebron ZB-PAH-EU GC Column
30 m에서 EU (15+1) 16성분. 원문 표 기준으로 2 벤즈[a]안트라센 18.25분, 3 사이클로펜타[c,d]피렌 18.45분, 4 크리센 18.60분, 6·7·8 벤조[b]·[k]·[j]플루오란텐 25.30·25.45·25.65분, 9 벤조[a]피렌 27.60분입니다. 원문은 10 인데노[1,2,3-cd]피렌(31.60분)과 11 디벤즈[a,h]안트라센(31.75분)이 320 °C 유지 구간에서 분리된다고 적었습니다. 가로축 35.0과 40.0 사이 눈금이 «27.5»로 인쇄되어 있는데, 원문 그림 표기 그대로입니다.

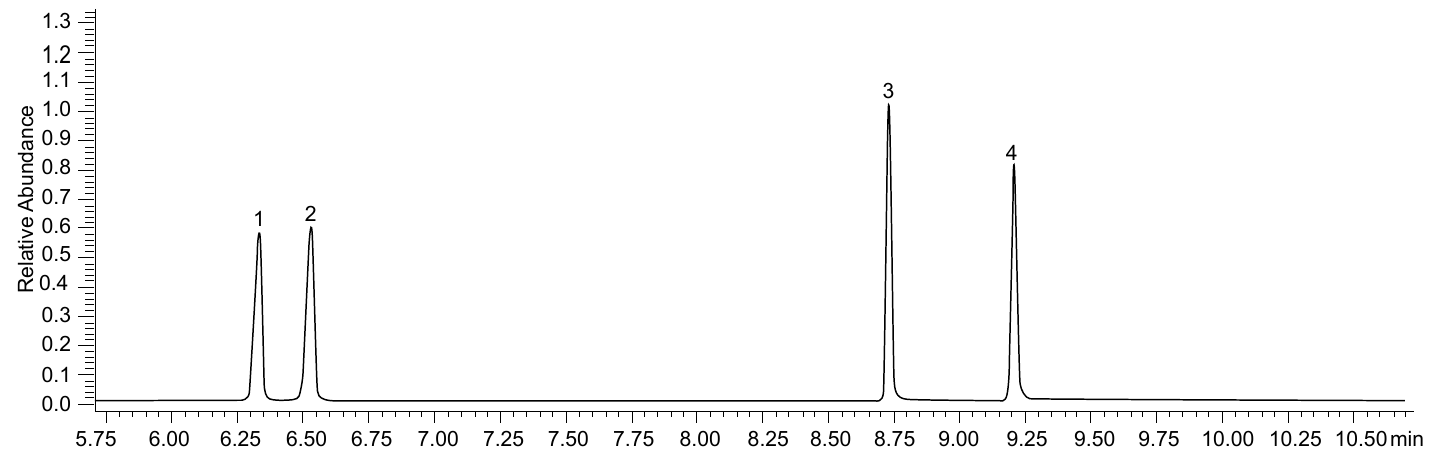

Figure 3a. Fast Separation of “EFSA PAH4” on a 10 m x 0.10 mm x 0.08 µm Zebron™ ZB-PAH-EU GC Column
10 m에서 PAH4 4종 — 1 벤즈[a]안트라센 6.27분, 2 크리센 6.52분, 3 벤조[b]플루오란텐 8.75분, 4 벤조[a]피렌 9.20분. 같은 10 m 조건의 간섭 확인(Figure 3b, 이 페이지에는 싣지 않음)에서 벤조[b]플루오란텐 8.75분과 벤조[k]플루오란텐 8.80분의 분리도는 1.0입니다(원문 Table 1).
⚠️ 원문 대조 메모
- 원문 제목·본문은 EFSA를 «European Food Safety Agency»로 적었으나, EFSA의 공식 영문 명칭은 European Food Safety Authority입니다. 원문은 EU 내 PAH 관리의 근거 규정과 한도 수치를 싣지 않았으므로, 규제 적용은 해당 규정 원문으로 직접 확인하십시오.
- 세 치수는 컬럼 길이만 다른 것이 아니라 캐리어 가스 모드(정압/정유량)·오븐 프로그램·분할비(5:1/15:1)·스캔 범위가 함께 다릅니다. 따라서 «3배» 차이를 길이 하나의 효과로 읽을 수는 없습니다.
- 같은 치수에서 PAH4 표와 EU (15+1) 표의 RT가 조금 다른 성분이 있습니다(30 m 크리센 18.75 / 18.60분, 20 m 크리센 16.70 / 16.75분). 별개 주입의 값으로 보이며, 이 페이지는 원문 표 값을 그대로 옮겼습니다.
- Figure 3b(10 m) 그림의 피크 라벨은 12 다음에 13이 없고 14~17로 이어져(라벨 수는 16개) 표의 16성분 번호와 어긋납니다. 그림의 14~17번 위치가 표의 13~16번 RT(14.40~15.05분)와 맞습니다(컬럼피아 판독).
이 페이지에 싣지 않은 Figure 1a(30 m PAH4), Figure 2a·2b(20 m), Figure 3b(10 m 간섭 확인) 크로마토그램과 성분별 RT 표 전체는 원문에서 확인하십시오.
Phenomenex 원문 보기 (TN-2093)데이터 해석 및 실무 제언
- 10 m를 쓸 때는 벤조[b]플루오란텐부터 보세요. PAH4 성분인 벤조[b]플루오란텐과 벤조[k]플루오란텐의 분리도가 10 m에서 1.0(30 m·20 m 1.5)입니다. 원문은 Scan 모드 표준품 데이터이므로, 실제 시료에서 두 성분을 어떻게 구분해 정량할지는 우리 랩의 검출 조건으로 확인해야 합니다.
- 20 m는 분리도가 30 m와 가깝습니다. Table 1 네 쌍이 2.0·2.2·1.5·17.3(30 m 2.2·2.2·1.5·17.7) 이고, 벤조[a]피렌 RT는 25.26분(30 m 27.60분)입니다. 이 원문 조건에서 20 m의 시간 단축 폭은 10 m보다 작습니다.
- 치수를 옮길 때 RT 창은 새로 잡으세요. 상비는 세 치수가 비슷하지만(컬럼피아 계산 312.5~약 321), 원문 RT는 치수마다 다릅니다(예: 벤즈[a]안트라센 18.25 → 16.30 → 6.27분).
- 식품 매트릭스 성능은 따로 검증이 필요합니다. 원문은 톨루엔 표준만 주입했습니다. 베이크아웃에 유리하다는 340/360 °C 서술도 매트릭스 주입 데이터로 확인된 것은 아닙니다.
결정 가이드 — 원문 수치로 본 치수 선택지
| 우리 랩의 우선순위 | 원문에서 볼 수치 |
|---|---|
| EU (15+1) 전 성분 분리까지 필요 | 30 m — 원문이 «completely resolve all the components»라고 쓴 치수, 벤조[a]피렌 27.60분 |
| 분리도를 30 m 수준으로 두고 시간을 조금 줄이기 | 20 m — Table 1 값이 30 m와 가깝고, 벤조[a]피렌 25.26분 |
| 처리량이 우선, B[b]F/B[k]F 분리도 1.0을 감당할 수 있음 | 10 m — 벤조[a]피렌 9.20분, 분할비 15:1·스캔 100-500 m/z로 조건이 다름 |
같은 «상비 유지» 발상, 다른 자료
잔류농약 272종 Fast-GC 컬럼 치수 전환(ZB-5MS plus)은 상비를 유지하며 30 m를 20 m로 줄이는 이론 검토입니다. 컬럼·분석 대상·검출 방식이 다르므로 수치를 서로 옮겨 쓰지 마십시오.
이 원문의 컬럼 — Zebron ZB-PAH
원문이 쓴 ZB-PAH-EU 30 m(7HG-G043-10)를 포함한 Zebron ZB-PAH 제품 정보를 제품 페이지에 정리했습니다.
Zebron ZB-PAH 보기참고 자료 및 원문
TN-2093: Rapid GC-MS Analysis of European Food Safety Agency (EFSA) PAH Compounds in Food using a Zebron™ ZB-PAH-EU GC Column
Zachary Woodward, Ramkumar Dhandapani, and Scott Krepich (Phenomenex, Inc., Torrance, CA)
