석유 탄화수소 2D GC-FID - Zebron ZB-1HT Inferno × ZB-35HT Inferno 직교 선택성
(1차원 끓는점 · 2차원 pi-pi 상호작용 · 경유 분획 C42까지 · 중질 분획 · TN-2085)
TN-2085 · Phenomenex Technical Note (© 2019) — 원문 발간 당시의 서술입니다
30초 요약
1차 ZB-1HT(끓는점) × 2차 ZB-35HT(pi-pi)
원문은 1차원 ZB-1HT Inferno(100 % 디메틸폴리실록산)가 끓는점으로, 2차원 ZB-35HT Inferno(35 % 페닐)가 pi-pi 상호작용으로 직교 분리한다고 적었습니다. 두 컬럼 모두 고온용 Inferno입니다
경유 분획 C42까지 · 화합물군 10개
원문은 Figure 1(경유 분획)에서 탄소 범위가 C42까지이고, 파라핀·올레핀·고리형 알케인·방향족 1~5고리 등 10개 화합물군이 두 축을 따라 분리된다고 서술합니다. Figure 2는 중질 분획입니다
결과는 그림 2장 — 정량값 없음
운반가스는 수소(1차 1 mL/min · 2차 2.4 mL/min), 검출은 FID 360 °C·100 Hz입니다. 피크 수·분리도·정량값·반복성 수치는 원문에 없어, 이 자료는 화합물군 «지도»의 예시로 읽어야 합니다
🛋️ The Interpreter: 기술 용어 쉽게 풀기
🧭 2D GC와 «직교 선택성»
(일반 설명) 2D GC는 성분을 성질이 다른 두 컬럼에 차례로 통과시켜, 한 컬럼에서 겹치던 성분을 두 번째 축에서 다시 갈라 보는 방법입니다. 두 컬럼의 분리 원리가 서로 겹치지 않을수록 «직교»에 가깝다고 말합니다. 원문은 기존 GC로는 석유 탄화수소처럼 복잡한 시료에서 공용리가 많아진다고 적고, 2D GC의 높은 피크 용량과 두 Zebron 컬럼의 상보적 선택성을 묶어 해법으로 제시합니다. 원문은 장비를 «gas phase Microfluidics»로 개조했다고만 적고, 모듈레이터라는 말이나 변조 주기는 적지 않았습니다.
🧪 두 고정상이 맡는 축
1차 ZB-1HT Inferno는 100 % 디메틸폴리실록산으로, 원문은 «true boiling-point based separation»을 준다고 적었습니다(그림 축 라벨: «1st Dimension- Retention by Boiling Point»). 2차 ZB-35HT Inferno는 35 % 페닐 65 % 디메틸폴리실록산이며, 원문은 고온 성능과 «polar selectivity»를 함께 갖춘 컬럼으로 소개하고 2차원 머무름을 pi-pi 상호작용으로 설명합니다. 원문 Figure 1에서는 방향족이 고리 수별 영역으로 나뉘어 그려져 있습니다.
🔥 «Inferno»는 무엇이 다른가
원문 Figure 3은 두 가지를 듭니다. ① ESC 결합 기술로 고정상을 보강해 고온에서 블리드를 낮춘다. ② 표준 폴리이미드 수지는 360 °C를 넘으면 열분해되는데, Inferno는 430 °C까지도 열 열화가 최소인 특수 폴리이미드를 쓴다. 원문 각주의 상한은 ZB-1HT·ZB-5HT 430 °C, ZB-35HT·ZB-XLB-HT 400 °C이며, 승온 185회(430 °C에서 총 23시간)를 거친 뒤에도 폴리이미드 관이 유연했다고 적었습니다.
🇫🇷 Figure 1 확대 그림의 프랑스어 라벨
원문 Figure 1 위쪽 확대 그림의 라벨은 프랑스어입니다. Oléfines = 올레핀, iso-paraffines = iso-파라핀, n-paraffine = n-파라핀, Temps de rétention colonne 1 (apolaire) = 1번(비극성) 컬럼 머무름 시간, colonne 2 (polaire) = 2번(극성) 컬럼. 이 연구는 프랑스 IRCELYON GC 실험실에서 수행되었다고 원문 감사의 글이 밝힙니다.
조건 요약 ① 컬럼·주입·검출 (원문 GC Conditions for Analysis)
| 항목 | 원문 조건 |
|---|---|
| Column 1 | Zebron ZB-1HT Inferno |
| Phase | 100 % Dimethylpolysiloxane |
| Dimensions | 15 meter x 0.10 mm x 0.10 µm |
| Part No. | 7FB-G014-02-C (15 m length column, cut from a 20 m column) |
| Column 2 | Zebron™ ZB-35HT Inferno |
| Phase | 35 % Phenyl 65 % Dimethylpolysiloxane |
| Dimensions | 5 meter x 0.25 mm x 0.18 µm |
| Part No. | 7FG-G025-08-C (5 m length column, cut from a longer one) |
| Injection | Split 20:1 @ 250 °C, 1 µL |
| Recommended Liner | ZebronPLUS Straight Z-Liner™ (Part No. AG2-0A03-05) |
| Instrument | 2D GC - Agilent system 7890A modified with gas phase Microfluidics |
| Carrier Gas (column 1) | Hydrogen @ 1 mL/min (constant flow) |
| Carrier Gas (column 2) | Hydrogen @ 2.4 mL/min (constant flow) |
| Detector | Flame Ionization (FID) @ 360 °C, 100 Hz acquisition rate |
※ 원문 Results and Discussion은 이 시스템을 «Agilent® 7890A GC system that was modified with a gas phase microfluidics system»이라고 적었습니다. 두 품번 끝의 «-C»가 무엇을 뜻하는지는 원문에 적혀 있지 않습니다. 원문은 시료(경유 분획·중질 분획)의 출처·전처리·희석 용매와 2D 데이터 처리 소프트웨어를 수록하지 않았습니다.
조건 요약 ② 오븐 프로그램 (원문 Oven Program)
| 그림 | Column 1 (ZB-1HT) | Column 2 (ZB-35HT) | 프로그램 길이 (컬럼피아 계산) |
|---|---|---|---|
| Figure 1 (경유 분획) | 100 °C for 10 min, to 400 °C @ 2.2 °C/min, hold for 20 min | 100 °C for 10 min, to 360 °C @ 2.2 °C/min, hold for 20 min | 1차 약 166분 · 2차 약 148분 |
| Figure 2 (중질 분획) | 40 °C for 8 min, to 360 °C @ 8 °C/min, hold for 5 min | 50 °C for 8 min, to 360 °C @ 2.25 °C/min, hold for 27 min | 1차 53분 · 2차 약 173분 |
※ 프로그램 길이 = 초기 유지 + (최종 − 초기 온도) ÷ 승온 속도 + 최종 유지로 셈한 값입니다(Figure 1: 10 + 300 ÷ 2.2 + 20 ≈ 166.4분, 10 + 260 ÷ 2.2 + 20 ≈ 148.2분 / Figure 2: 8 + 320 ÷ 8 + 5 = 53분, 8 + 310 ÷ 2.25 + 27 ≈ 172.8분). 원문은 1차·2차 컬럼에 서로 다른 프로그램을 적었지만, 두 프로그램을 어떻게 함께 운용했는지(별도 가열 여부 등)는 설명하지 않았습니다. 원문 주문 정보의 온도 한계 표기는 ZB-1HT «-60 to 400/430»(0.53 mm × 0.15 µm 두 구성만 «-60 to 400»), ZB-35HT «40 to 400»(°C)입니다.
Figure 3(Zebron HT Inferno 기술 설명 그림 — ESC 결합·고온 폴리이미드 코팅·430 °C 유연성)과 ZB-1HT Inferno 13개·ZB-35HT Inferno 7개 구성의 주문 정보 표는 원문에 있습니다. 품번은 원문 발간 당시(2019) 표기이므로 현재 품번은 제품 페이지나 공급사에서 확인하십시오.
Phenomenex 원문 보기 (TN-2085)

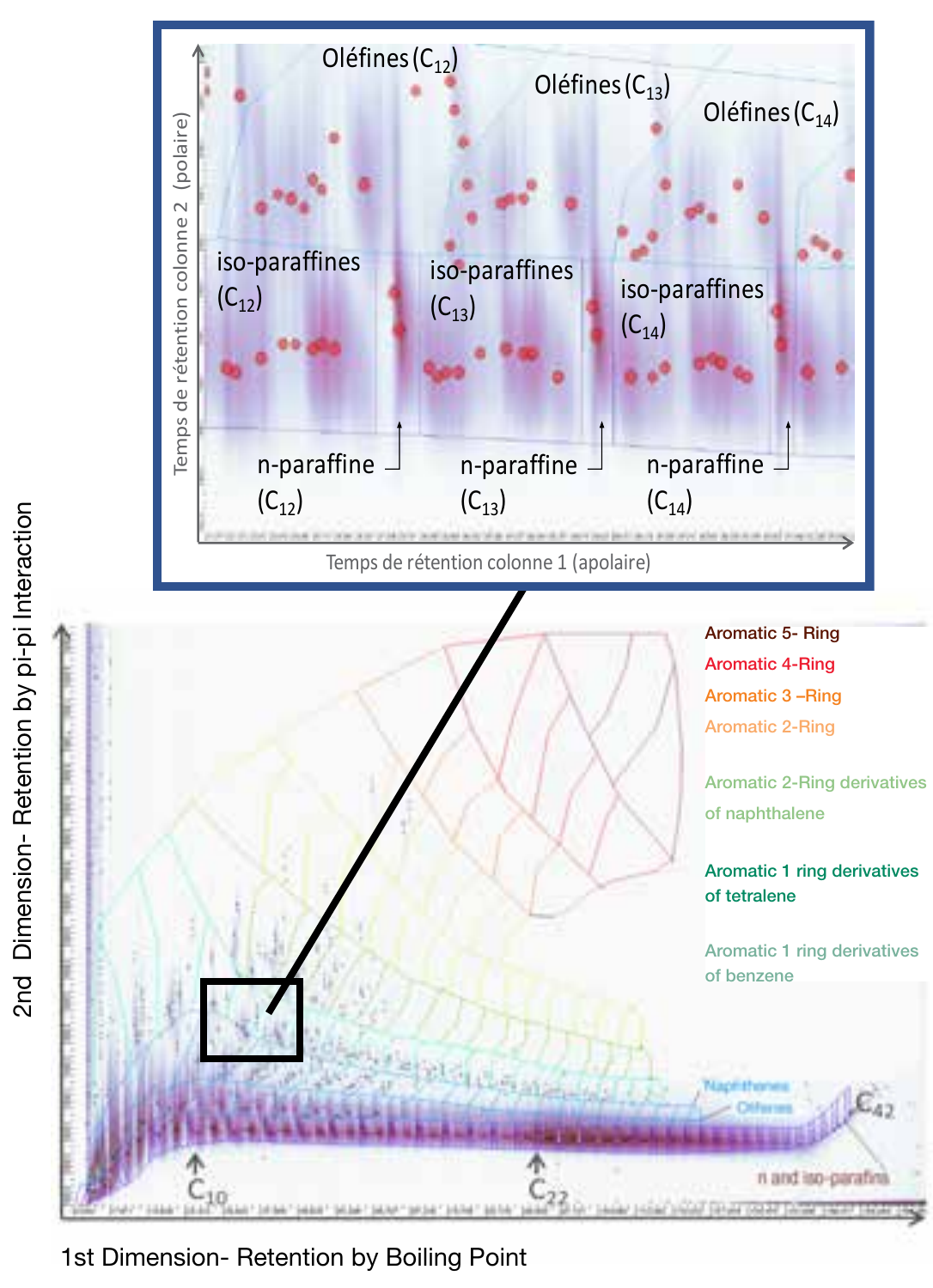

Figure 1. Gas Oil Petroleum Fraction Separation by 2D GC
경유 석유 분획의 2D GC 그림입니다. 가로축은 1차원(끓는점), 세로축은 2차원(pi-pi 상호작용) 머무름이며, 아래쪽 띠에 C10·C22·C42 표시가 있습니다. 범례는 위에서부터 Aromatic 5-Ring → 4 → 3 → 2-Ring → 나프탈렌 유도체 → 테트랄린 유도체 → 벤젠 유도체 순으로 적혀 있고, 그림의 색 영역 경계도 대체로 같은 순서로 위(2차원 머무름이 긴 쪽)에서 아래로 쌓여 있습니다(컬럼피아 판독). 위쪽 확대 그림은 아래 검은 사각형 부분과 선으로 이어져 있으며, C12~C14 구간의 올레핀·iso-파라핀·n-파라핀에 각각 라벨이 붙어 있습니다(라벨은 원문 프랑스어). 그림 오른쪽 아래 띠에는 «Naphthenes»·«Olefines»·«n and iso-parafins» 라벨이 따로 붙어 있어 지방족 세 군의 위치도 그림에 표시돼 있습니다(원문 그림 자구). 가로·세로축 눈금 숫자는 원문 그림 해상도로는 읽히지 않습니다.

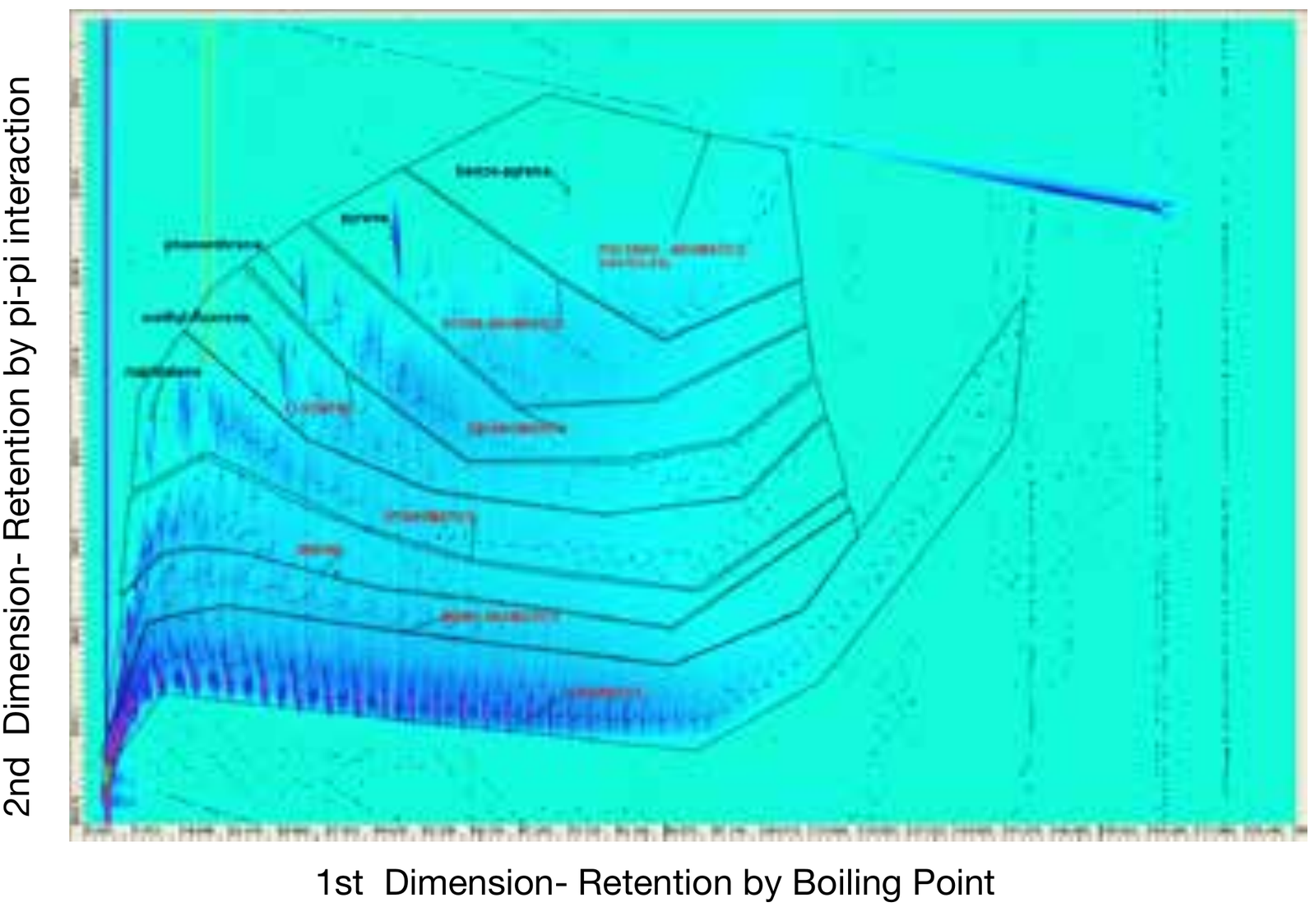

Figure 2. Heavy Petroleum Fraction Separation by 2D GC
중질 석유 분획의 2D GC 그림입니다. 축 구성은 Figure 1과 같지만 탄소수 표시는 없고, 그림 속 영역 라벨은 원문 그림 해상도가 낮아 이 페이지에서 옮기지 않았습니다. 원문 본문은 이 그림에 대해 «같은 방식으로 더 무거운 분획을 상세 분리했다»는 문장과, Figure 1·2의 상세 분자 지도가 정유 공정 최적화에 중요하다는 문장을 적었습니다. 오븐 프로그램은 Figure 1과 다릅니다(조건 요약 ②).
※ 두 그림 모두 원문 오른쪽의 «App ID» 세로 글자와 위의 «Figure N.» 캡션 줄은 잘라 내고 실었습니다.
결과 요약 — 두 축을 따라 분리된 화합물군 (원문 Results and Discussion)
| # | 원문 표기 | 우리말 |
|---|---|---|
| 1 | Linear alkanes (n- and iso-paraffins) | n-파라핀·iso-파라핀 |
| 2 | Linear alkenes (olefins) | 올레핀 |
| 3 | Cyclic alkanes | 고리형 알케인(나프텐) |
| 4 | Aromatics (one-ring, tetralin derivatives) | 1고리 방향족 — 테트랄린 유도체 |
| 5 | Aromatics (one-ring, benzene derivatives) | 1고리 방향족 — 벤젠 유도체 |
| 6 | Aromatics (2-rings, naphthalene derivatives) | 2고리 방향족 — 나프탈렌 유도체 |
| 7 | Aromatics (2-rings, di-benzene derivatives) | 2고리 방향족 — 다이벤젠 유도체 |
| 8 | Aromatics (3-rings) | 3고리 방향족 |
| 9 | Aromatics (4-rings) | 4고리 방향족 |
| 10 | Aromatics (5-rings) | 5고리 방향족 |
※ 원문은 «Figure 1 shows the carbon range for the gas oil fraction up to C42»로 시작하는 경유 분획 단락에서 이 10개 화합물군이 «clear separation … along both dimensions»를 보인다고 적고, 이어서 중질 분획(Figure 2)은 «In similar fashion»으로 서술합니다. 즉 목록은 경유 분획 논의에 붙어 있습니다. 결론에서 원문은 이 컬럼 조합이 모든 분획을 용출하는 고온 성능과 지방족·방향족을 서로 분리하는 상보적 직교 선택성을 함께 줬다고 적었습니다. 제조사(Phenomenex) 기술노트의 서술이며 컬럼피아가 재현한 결과가 아닙니다.
⚠️ 원문 대조 메모
- ESC의 풀이가 원문 안에서 두 가지입니다. 본문은 «Engineered Cross-linking™ (ESC™)», Figure 3 설명은 «Engineered Self Cross-linking (ESC)»로 적었습니다. 컬럼피아 Zebron Inferno 제품 페이지는 후자로 적고 있습니다.
- Figure 1 범례는 «Aromatic 1 ring derivatives of tetralene», 본문은 «tetralin derivatives»로 철자가 다릅니다. 화합물명은 테트랄린(tetralin)입니다.
- 화합물군 1번 «Linear alkanes (n- and iso-paraffins)»에서 iso-파라핀은 가지 달린(분지) 알케인이라 «linear»와 맞지 않습니다. 이 페이지는 원문 표기를 그대로 싣고, 내용은 n-파라핀·iso-파라핀으로 읽었습니다.
- Figure 2 오븐 프로그램은 1차 53분·2차 약 173분으로 길이 차가 큽니다(컬럼피아 계산, 조건 요약 ②). 원문은 그 이유나 운용 방식을 설명하지 않았으므로, 이 조건을 옮길 때는 원문 표기 그대로 두고 장비 쪽에서 확인하십시오.
- 조건의 두 품번(7FB-G014-02-C·7FG-G025-08-C)은 같은 원문 3쪽 주문 정보 표에 실려 있지 않고, 표에는 0.10 mm 내경 ZB-1HT와 0.25 mm × 0.18 µm ZB-35HT 구성이 없습니다(원문 조건은 둘 다 «잘라 만든» 컬럼이라고 적음).
이 페이지에 싣지 않은 Figure 3(Zebron HT Inferno Technical Advantage), 저자 소개, ZB-1HT·ZB-35HT Inferno 주문 정보 전체는 원문에서 확인하십시오. Figure 1·2도 원문 PDF에서 더 크게 볼 수 있습니다.
Phenomenex 원문 보기 (TN-2085)데이터 해석 및 실무 제언
- 이 자료는 «정성 지도»로 쓰세요. 원문에는 피크 수·분리도·정량값·반복성 같은 측정 수치가 없고, 결과는 Figure 1·2와 화합물군 10개 목록뿐입니다. 2D GC로 화합물군을 나눌 수 있는지 가늠하는 출발점으로는 쓸 수 있지만, 정량 방법의 성능 근거로 인용하기에는 부족합니다(컬럼피아 의견).
- 두 컬럼의 온도 상한을 따로 보세요. 원문 Figure 1 조건에서 1차 ZB-1HT는 400 °C(상한 430 °C보다 30 °C 낮음), 2차 ZB-35HT는 360 °C(상한 400 °C보다 40 °C 낮음)까지 올렸습니다(컬럼피아 계산). 이 조합에서 상한이 낮은 쪽은 ZB-35HT이므로, 더 무거운 분획으로 올라갈 때는 2차 컬럼 쪽이 먼저 제약이 됩니다(컬럼피아 의견).
- 컬럼 치수는 주문표에 없는 구성입니다. 원문 조건의 1차 컬럼은 20 m 컬럼을 잘라 만든 15 m × 0.10 mm × 0.10 µm, 2차 컬럼은 더 긴 컬럼을 잘라 만든 5 m × 0.25 mm × 0.18 µm입니다. 같은 원문의 주문 정보 표에는 0.10 mm 내경 ZB-1HT도, 0.25 mm × 0.18 µm ZB-35HT도 없습니다. 재현하려면 구성 가능 여부를 공급사에 먼저 확인하세요.
- 2차원 유량과 검출 속도를 함께 맞추세요. 원문은 2차 컬럼 유량을 1차의 2.4배(2.4 mL/min vs 1 mL/min, 컬럼피아 계산)로 두었고, 2차원에서 나오는 좁은 피크를 잡기 위해 100 points/s(100 Hz)로 수집했다고 적었습니다. 장비 구성이 다르면 이 두 값부터 재검토 대상입니다.
- 수소 운반가스는 기관 안전 규정을 따르세요. 원문은 더 빠르고 효율적인 분석을 위해 수소를 썼다고 적었습니다. 수소 사용의 누설 감지·차단 같은 안전 조치는 원문 범위 밖이므로 기관 규정과 장비 제조사 지침으로 확인하세요(컬럼피아 의견).
결정 가이드 — 우리 랩의 석유 분획 분석에 이 컬럼 조합을 검토할지
| 우리 랩의 상황 | 원문에서 볼 근거 |
|---|---|
| 석유 분획을 화합물군(파라핀·올레핀·나프텐·방향족 고리 수)별로 지도화하고 싶음 | 원문 Figure 1(경유 분획, C42까지)·Figure 2(중질 분획)가 근거. 다만 정량값·분리도는 원문에 없음 — 우리 랩 시료로 확인 필요 |
| 고비점 성분까지 다 용출해야 함 | 원문 각주 상한 ZB-1HT 430 °C·ZB-35HT 400 °C, 원문 조건은 1차 최고 400 °C·2차 최고 360 °C. 원문은 이 조합이 «모든 분획을 용출»하는 고온 성능을 줬다고 결론에 적음 |
| 1D GC 모의증류·고비점 탄화수소 시험이 목적 | 이 원문은 2D GC 자료라 직접 근거가 아님. ZB-1HT의 1D 고비점 응용 조건은 Zebron Inferno 제품 페이지 참고 |
| 2D GC 장비 구성이 다름(모듈레이터 방식·오븐 구성 등) | 원문 장비는 «Agilent system 7890A modified with gas phase Microfluidics»뿐이고 모듈레이터 방식·변조 주기는 원문에 수록되지 않음 — 우리 장비에서 조건을 다시 잡아야 함 |
GC 컬럼 — Zebron ZB-1HT·ZB-35HT Inferno
원문이 쓴 두 상(ZB-1HT·ZB-35HT)을 포함한 Inferno 4종의 상별 온도 한계·주문 번호를 제품 페이지에 정리했습니다. 원문이 쓴 0.10 mm 내경 ZB-1HT와 5 m ZB-35HT 구성은 제품 페이지 주문표에도 없으니 공급사로 확인하십시오.
Zebron Inferno 고온 GC 컬럼 보기라이너 — Zebron PLUS Z-Liner
원문 권장 라이너는 Straight형(AG2-0A03-05)입니다. 제품 페이지에는 Straight형과 이 품번이 실려 있지 않으니 품번은 원문 조건표로 확인하십시오.
Zebron PLUS Z-Liner 보기참고 자료 및 원문
TN-2085: Orthogonal Selectivity for Separation of Light and Heavy Petroleum Hydrocarbons by 2D GC using Zebron™ ZB-1HT Inferno™ and ZB-35HT Inferno GC Columns
Badaoui Omais, Ramkumar Dhandapani, Tim Nelson (Phenomenex, Inc., Torrance, CA) · Chantal Lorentz, Christophe Geantet (IRCELYON, Université de Lyon, France) · © 2019
원문 감사의 글: 이 연구는 IRCELYON GC 실험실에서 수행되었으며, 원문은 Phenomenex가 IRCELYON과 제휴 관계가 아니라고(«not affiliated») 밝힙니다.
