EPA Method 8310 PAH HPLC-UV(원문 목록 18종) - Kinetex 3.5 µm PAH 코어셀
(완전다공성 5 µm 250 mm 대비 · 100 mm 컬럼으로 총 사이클 약 9분 · TN-1228)
TN-1228 · Phenomenex Technical Note (© 2017)
30초 요약
같은 조건, 컬럼만 교체: Rs 1.92 → 2.86
Waters 5 µm PAH C18(완전다공성)과 Kinetex 3.5 µm PAH(코어셀)를 같은 250 × 4.6 mm·같은 구배로 비교. 최소 분리도 쌍(2-메틸나프탈렌/아세나프텐)이 1.92에서 2.86으로, 총 사이클은 약 28분에서 약 20분으로 보고되었습니다
100 mm·짧은 구배: 총 사이클 약 9분, Rs 1.97
늘어난 분리도 여유를 길이로 바꿔 100 × 4.6 mm와 50→100 %B 7분 구배로 옮겼습니다. 같은 쌍의 분리도 1.97은 원본(1.92)보다 높은 값입니다
UV 292 nm만 사용한 크로마토그래피 시연
원문은 EPA Method 8310이 UV와 형광 검출을 요구하지만 이 노트의 크로마토그램은 UV로만 얻었다고 밝힙니다. 시료 농도·주입량·검출한계는 실려 있지 않습니다
🛋️ The Interpreter: 기술 용어 쉽게 풀기
🥚 코어셀(Core-Shell) vs 완전다공성(Fully Porous)
코어셀 입자는 단단한 중심 위에 다공성 껍질만 있는 입자이고, 완전다공성 입자는 입자 전체에 기공이 있습니다. 원문은 코어셀 충전 컬럼이 완전다공성 대비 효율이 높아 가까이 붙은 피크의 분리도와 피크 높이가 좋아지고, 표면적이 상대적으로 작아 분석 시간이 대체로 짧아진다고 설명합니다. 이 비교는 입자 구조(코어셀/완전다공성)와 입자 크기(3.5 µm/5 µm)가 함께 다르며, 원문도 효율 이점이 «조금 더 작은 입자 지름»으로 더 커졌다고 적었습니다.
📏 Rs(분리도)와 «임계 쌍»
Rs는 이웃한 두 피크가 얼마나 떨어져 있는지 나타내는 값으로, 커질수록 겹침이 적습니다. 이 원문에서 가장 붙어 나오는 쌍은 세 조건 모두 피크 4(2-Methylnaphthalene)와 피크 5(Acenaphthene)였고, 원문은 이 쌍의 Rs로 조건을 비교했습니다.
🧪 EPA Method 8310과 «총 사이클 시간»
원문 서론은 미국 EPA가 Method 8310에서 지하수·폐기물 중 분석할 PAH 18종 목록과 HPLC 분석 지침을 제공한다고 적었습니다. 원문의 «total cycle time»은 재평형을 포함한 한 번 주입당 소요 시간입니다(Figure 1·2는 «with re-equilibration»으로 명시). 방법 자체의 요건·허용 범위는 원문에 수록되지 않았으므로 EPA 방법 원문으로 확인하십시오.
조건 비교 — 원본 방법 vs Kinetex 3.5 µm PAH 두 치수
| 항목 | Figure 1 (원본) | Figure 2 (같은 조건) | Figure 3 (단축) |
|---|---|---|---|
| 컬럼 | Waters® 5 μm PAH C18 (완전다공성) | Kinetex 3.5 μm PAH (코어셀) | Kinetex 3.5 μm PAH (코어셀) |
| 치수 | 250 x 4.6 mm | 250 x 4.6 mm | 100 x 4.6 mm |
| 품번 (Part No.) | 원문에 수록되지 않음 | 00G-4764-E0 | 00D-4764-E0 |
| 이동상 | A: Water / B: Acetonitrile | A: Water / B: Acetonitrile | A: Water / B: Acetonitrile |
| 구배 (Time min, %B) | 0 → 60 · 17.5 → 100 · 25 → 100 | 0 → 60 · 17.5 → 100 · 25 → 100 | 0 → 50 · 7 → 100 |
| 유속 | 1.2 mL/min | 1.2 mL/min | 1.2 mL/min |
| 배압 (Backpressure) | 160 Bar | 230 Bar | 160 Bar |
| 온도 | 35 ˚C | 35 ˚C | 35 ˚C |
| 검출 | UV @ 292 nm | UV @ 292 nm | UV @ 292 nm |
※ 조건은 원문 1쪽 LC Conditions 상자 그대로입니다. 원문은 Figure 1의 구배와 유속을 «제조사 제품 마케팅 자료에서 재현»했다고 적었습니다. 입자 성격(완전다공성·코어셀)은 원문 본문 표기입니다. LC 장비, 주입량, 표준 혼합물의 농도·용매는 원문에 수록되지 않았습니다. Figure 3 구배표에는 7분 이후 유지 구간이 적혀 있지 않습니다.
분석 대상 18종 (원문 Analyte List · 번호 = 그림 피크 번호)
| No. | 원문 표기 | 한글 |
|---|---|---|
| 1 | Naphthalene | 나프탈렌 |
| 2 | Acenaphthylene | 아세나프틸렌 |
| 3 | 1-Methylnaphthalene | 1-메틸나프탈렌 |
| 4 | 2-Methylnaphthalene | 2-메틸나프탈렌 |
| 5 | Acenaphthene | 아세나프텐 |
| 6 | Fluorene | 플루오렌 |
| 7 | Phenanthrene | 페난트렌 |
| 8 | Anthracene | 안트라센 |
| 9 | Fluoranthene | 플루오란텐 |
| 10 | Pyrene | 피렌 |
| 11 | Benz[a]anthracene | 벤즈[a]안트라센 |
| 12 | Chrysene | 크리센 |
| 13 | Benzo[b]fluoranthene | 벤조[b]플루오란텐 |
| 14 | Benzo[k]fluoranthene | 벤조[k]플루오란텐 |
| 15 | Benzo[a]pyrene | 벤조[a]피렌 |
| 16 | Dibenz[a,h]anthracene | 디벤즈[a,h]안트라센 |
| 17 | Benzo[g,h,i]perylene | 벤조[g,h,i]페릴렌 |
| 18 | Indeno[1,2,3-cd]pyrene | 인데노[1,2,3-cd]피렌 |
조건 상자 원본은 원문 1쪽에 있고, Kinetex 3.5 µm PAH 주문 정보(2.1 mm·3.0 mm 내경과 150 × 4.6 mm 품번, SecurityGuard™ ULTRA 카트리지·홀더 품번)는 원문 3쪽에 있습니다. 2017년 발간 당시의 표이므로 현재 품번은 제품 페이지나 공급사로 확인하십시오.
Phenomenex 원문 보기 (TN-1228)결과 요약 — 최소 분리도와 총 사이클 시간 (원문 본문)
| 그림 · 컬럼 | 최소 Rs (쌍) | 총 사이클 (원문 total cycle time) | 원문 서술 |
|---|---|---|---|
| Figure 1 · Waters 5 µm PAH C18 250 x 4.6 mm | 1.92 (피크 4·5) | ~28 min | 기준 |
| Figure 2 · Kinetex 3.5 µm PAH 250 x 4.6 mm (같은 조건) | 2.86 (같은 두 피크) | about 20 min | 원문: 분리도 48 % 향상, 시간 ~25 % 단축 |
| Figure 3 · Kinetex 3.5 µm PAH 100 x 4.6 mm (짧은 구배) | 1.97 (2-methylnaphthalene / acenaphthene) | about 9 min | 원문: 원본의 약 1/3, 생산성 almost 3-fold |
※ 제조사(Phenomenex) 기술노트의 값이며 컬럼피아가 재현한 값이 아닙니다. 18종 기저선 분리는 원문이 Figure 1(«baseline resolved»)과 결론의 100 mm 조건(«baseline resolution»)에 대해 적은 서술이며, Figure 2에 대해서는 분리도 값만 적었습니다. 결론은 총 사이클을 «10분 미만 vs 약 30분»으로 반올림해 요약했습니다. 원문 표현대로 «Comparative separations may not be representative of all applications»입니다.

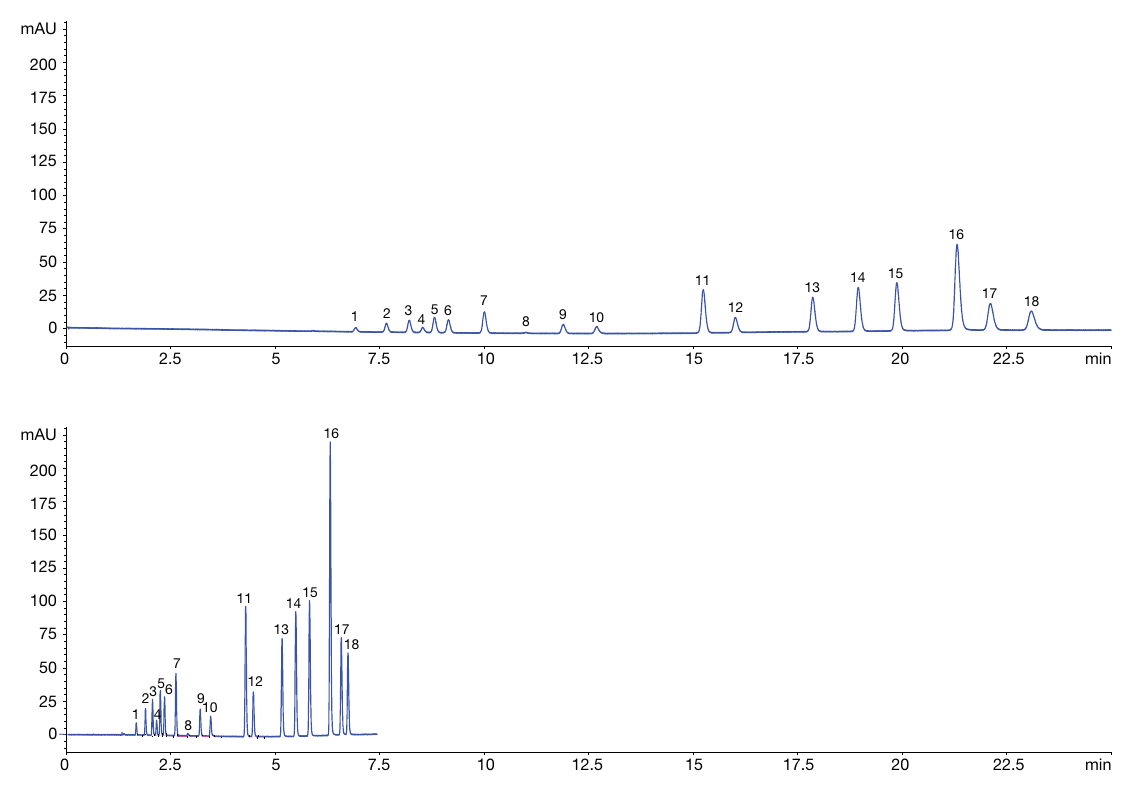

Figure 4. Comparison of the original method obtained using the Waters® 5 µm PAH C18 250 x 4.6 mm (TOP) with the same sample analyzed using the 100 x 4.6 mm column packed with Kinetex® 3.5 µm PAH core-shell media (BOTTOM).
위: 원본 방법(Waters 5 µm PAH C18 250 × 4.6 mm), 아래: Kinetex 3.5 µm PAH 100 × 4.6 mm. 두 크로마토그램을 같은 가로축(마지막 눈금 22.5분)과 같은 세로축(0~200 mAU 눈금)에 놓아, 같은 18개 피크가 아래에서는 약 7분 안에 모두 나오는 모습을 보여 줍니다(컬럼피아 판독). 원문은 가장 큰 피크인 16번 Dibenz[a,h]anthracene의 높이가 원본에서 약 80 mAU, Kinetex 100 mm에서 약 220 mAU라고 적었습니다(그림 판독과의 차이는 아래 원문 대조 메모).

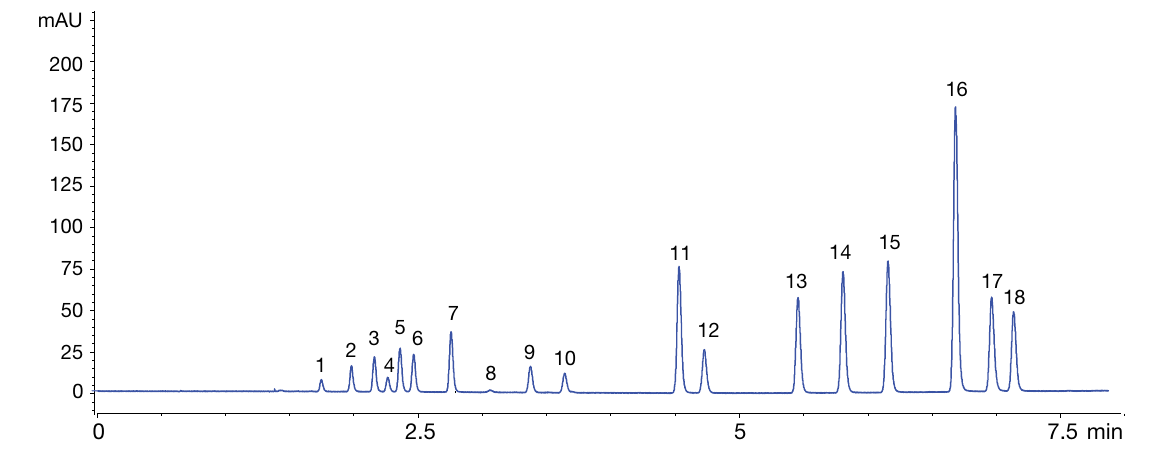

Figure 3. Accelerated analysis of the EPA Method 8310 PAH mixture using a 100 x 4.6 mm column packed with Kinetex 3.5 µm PAH core-shell media.
단축 조건(0분 50 %B → 7분 100 %B, 1.2 mL/min, 35 °C, UV 292 nm)의 크로마토그램. 피크 번호는 위 Analyte List와 같습니다. 원문이 보고한 최소 분리도 1.97은 4번(2-Methylnaphthalene)과 5번(Acenaphthene) 사이입니다. 판독상 마지막 18번 피크는 약 7.1분에 나오고, 8번(Anthracene)은 이 그림에서 가장 작은 피크입니다(컬럼피아 판독). 원문 그림 오른쪽의 App ID 표기는 지우고 실었습니다.
⚠️ 원문 대조 메모
- 원문은 원본 방법의 16번 피크(Dibenz[a,h]anthracene) 높이를 «about 80 mAU»라고 적었지만, 원본 크로마토그램인 Figure 1과 Figure 4 위 그림에서 이 피크는 세로축 눈금으로 각각 약 61 mAU·약 63 mAU로 읽힙니다(컬럼피아 판독). 원문의 «약 220 mAU»는 Figure 4 아래 그림(판독 약 220 mAU)과 맞습니다.
- Figure 3과 Figure 4 아래 그림은 둘 다 Kinetex 3.5 µm PAH 100 × 4.6 mm 결과로 소개되지만, 16번 피크의 높이·위치가 다릅니다(판독 Figure 3 약 173 mAU·약 6.7분, Figure 4 아래 약 220 mAU·약 6.3분). 원문은 Figure 4 아래 그림의 조건을 따로 적지 않았고 차이도 설명하지 않았습니다. 그래서 «높이 약 3배»는 어느 그림 쌍으로 보느냐에 따라 약 2.8배(Figure 1 → Figure 3)에서 약 3.5배(Figure 4 위 → 아래)로 달라집니다(컬럼피아 판독·계산).
- 원문은 «Figures 1-3 are shown in the same time scale»이라고 적었지만, 실린 그림의 가로축 마지막 눈금은 Figure 1 22.5분, Figure 2 17.5분, Figure 3 7.5분으로 서로 다릅니다. 두 결과를 같은 가로축에 놓은 그림은 Figure 4입니다(컬럼피아 판독).
- 원문 수치로 계산하면 Rs 2.86 ÷ 1.92 = 1.49로 향상 폭은 약 49 %(원문 «48 %»), 총 사이클 약 28분 → 약 20분은 약 29 % 단축(원문 «about 25 %»)입니다(컬럼피아 계산). 이 페이지는 원문 서술을 그대로 옮기고 계산값을 함께 적었습니다.
- 원문 Analyte List의 18종에는 1-Methylnaphthalene·2-Methylnaphthalene이 포함되어 있습니다. 이 목록과 EPA Method 8310 원문의 대상 목록 대조는 원문에 없으므로, 규제 대응에 쓰려면 EPA 방법 원문으로 직접 확인하십시오.
이 페이지에 싣지 않은 Figure 1(Waters 5 µm PAH C18 250 × 4.6 mm 원본 방법)과 Figure 2(Kinetex 3.5 µm PAH 250 × 4.6 mm, 같은 조건) 크로마토그램은 원문 2쪽에서 확인하십시오.
Phenomenex 원문 보기 (TN-1228)데이터 해석 및 실무 제언
- 컬럼만 바꾸면 배압부터 확인하세요. 같은 250 × 4.6 mm·같은 유속에서 배압이 160 Bar(원본)에서 230 Bar(Kinetex)로 원문에 적혀 있습니다(약 1.44배, 컬럼피아 계산). 우리 장비의 압력 한계와 기존 방법의 압력 여유를 먼저 비교하십시오.
- 100 mm 조건은 길이만 줄인 것이 아닙니다. Figure 3은 컬럼 길이(250 → 100 mm)와 함께 시작 조성(60 → 50 %B)과 구배 시간(17.5 → 7분)도 바뀌었습니다. 컬럼 부피가 길이에 비례한다고 보고 환산하면 Figure 3 구배는 Figure 1보다 컬럼 부피당 약 1.25배 가파릅니다(컬럼피아 계산, 같은 내경 가정). 원문 조건을 그대로 쓰거나, 다른 길이로 옮길 때는 구배를 다시 확인하십시오.
- 임계 쌍 4·5번을 시스템 적합성 지표로 두세요. 세 조건 모두 최소 분리도가 2-Methylnaphthalene/Acenaphthene에서 나왔고, 100 mm 조건의 1.97은 250 mm 같은 조건(2.86)보다 여유가 작습니다(컬럼피아 의견). 컬럼 노화나 조건 변경 시 이 쌍부터 보십시오.
- «감도 약 3배»는 UV 피크 높이 기준입니다. 원문의 감도 서술은 같은 주입에서의 피크 높이 비교이며, 신호 대 잡음비·검출한계는 보고되지 않았습니다. EPA Method 8310이 UV와 함께 요구한다고 원문이 적은 형광 검출의 결과도 원문에 없으므로, 규제 시험에 쓰려면 우리 랩에서 검출 조건과 정량 하한을 따로 검증해야 합니다.
- 실제 시료 데이터는 없습니다. 원문 그림은 «EPA Method 8310 PAH mixture»(혼합물 시료, 조제·농도 미수록)이며 지하수·폐기물 등 매트릭스 시료 결과는 실려 있지 않습니다. 매트릭스 간섭 확인은 별도로 필요합니다.
결정 가이드 — 우리 랩의 PAH HPLC 방법에 적용할까
| 우리 랩의 상황 | 원문에서 볼 근거 |
|---|---|
| 기존 5 µm 250 × 4.6 mm 방법을 유지하면서 분리도 여유만 늘리고 싶다 | Figure 2 — 같은 조건에서 Rs 1.92 → 2.86, 총 사이클 약 20분. 배압 230 Bar 확인 필요 |
| 처리량이 우선이고 구배를 새로 잡을 수 있다 | Figure 3 — 100 × 4.6 mm, 50→100 %B 7분, 총 사이클 약 9분, Rs 1.97 |
| EPA 8310 규제 시험(UV + 형광) | 원문은 UV 292 nm 크로마토그래피 시연만 — 형광 검출·검출한계·매트릭스 시료는 자체 검증 필요 |
| 현재 다른 PAH 전용 컬럼에서 옮기려 한다 | 원문 비교는 Waters 5 µm PAH C18 한 종에 대한 제조사 비교 자료 — 다른 컬럼과의 비교는 원문 범위 밖 |
완전다공성에서 코어셀로 옮길 때의 점검 순서
컬럼 치수·입자를 바꿔 분석 시간을 줄일 때의 전환 절차와 기기 분산 점검은 Core-Shell 전환 솔루션에 정리했습니다.
Core-Shell 전환 솔루션 보기이 원문의 컬럼 — Kinetex PAH
원문이 쓴 Kinetex 3.5 µm PAH(100 × 4.6 mm 00D-4764-E0 등)의 제품 정보를 제품 페이지에 정리했습니다. 250 × 4.6 mm(00G-4764-E0) 등 전체 치수는 원문 3쪽 주문 정보나 공급사로 확인하십시오.
Kinetex PAH 보기참고 자료 및 원문
TN-1228: Fast and Sensitive Analysis of PAHs using Kinetex® 3.5 µm PAH Core-Shell LC Columns: EPA Method 8310
Jeff Layne, PhD (Phenomenex, Inc., Torrance, CA)
