잔류농약 272종 GC-MS/MS 다성분 시험법
Zebron ZB-5MS plus 적용: 이성질체 포함 316개 분석항목
26TN-K-0003 · Sungmoon Systech & KIAST Technical Note
30초 요약
식품공전 제2법 대체 후보
식품공전 7.1.2.2 다성분 시험법-제2법이 규정하는 “DB-5MS 또는 이와 동등한 것”의 대체 후보로 Zebron ZB-5MS plus를 제조사 공개 문서 기준으로 대조 검토
272종 · 316항목 · 640 transitions
잔류농약 272종(이성질체 포함 316개 분석항목)의 총 640개 MRM transition과 머무름 시간(RT) 정보를 Appendix A(Table A1)에 RT 순으로 정리해 제공
컬럼 + 라이너 통합 구성
Ultra Inert 표면 처리된 ZB-5MS plus에 Zebron PLUS Single Taper Z-Liner(4 mm ID)를 조합해, splitless 모드에서 활성·반휘발성 화합물의 손실을 최소화하도록 설계
공식 데이터 vs 컬럼피아 실무 인사이트
원문 실측 조건 (Raw Data)
- Zebron ZB-5MS plus, 30 m × 0.25 mm × 0.25 µm (P/N 7HG-G030-11)
- 라이너: Zebron PLUS Single Taper Z-Liner (4 mm ID) (P/N AG2-0A13-01)
- Agilent 8890 GC, Helium 1.5 mL/min(constant flow), Pulsed Splitless 주입 2 µL (Pulsed Pressure @40 psi)
- Inlet 280 °C, Transfer Line 280 °C, Ion Source 250 °C(EI @70 eV), Oven Program Time 24.33분(약 25분)
컬럼피아 실무 인사이트
- Arylene Matrix Technology(AMT) + ESC → 5% Phenyl-Arylene 선택성을 유지하면서 활성 부위를 줄이기 위한 비활성화 공정을 적용한 계열
- USP G27 · 물리 규격 · 권장 온도 범위 일치 → 식품공전 제2법의 “이와 동등한 것” 조항에 따른 대체 후보로서의 검토 근거 확보
- 컬럼이 아니라 유동 경로 전체가 변수 → 인렛 라이너의 표면 처리와 형상이 저비점 성분의 손실과 inlet discrimination을 좌우하므로 세트로 관리
- 640개 MRM transition + RT 표를 초기 셋업에 활용 → method setup 시간을 단축하되, ion ratio·RT 허용범위는 반드시 자체 실측으로 확정
본 자료의 성격에 대한 고지
본 응용자료는 제품 간 성능적 우열이나 분석법의 완전한 동등성을 단정하지 않습니다. 두 제품의 세부 polymer 제조, 가교 및 표면 비활성화 공정은 동일하다고 단정할 수 없으므로, 최종 적용 전 개별 성분의 선택성과 분석 성능을 실측 확인해야 합니다. 문서상의 정지상·규격 유사성은 대체 사용을 검토하기 위한 근거이며, 최종 판단은 각 시험기관의 자체 검증 결과에 근거해야 합니다.
🛋️ The Interpreter: 기술 용어 쉽게 풀기
📗 "DB-5MS 또는 이와 동등한 것"은 무슨 뜻인가?
식품공전 7.1.2.2 다성분 시험법-제2법은 분석 컬럼을 “DB-5MS(30 m × 0.25 mm, 0.25 µm) 또는 이와 동등한 것”으로 명시하고 있습니다. 즉 특정 브랜드를 강제하는 것이 아니라, 동일한 정지상 조성과 물리 규격을 갖는 컬럼이면 시험기관의 판단 하에 대체가 가능하다는 의미입니다. 또한 식품공전 제1장 총칙 일반원칙 4)항과 6)항은 규정된 시험방법 외에도 AOAC, ISO, PAM 등 국제 공인 시험법의 사용을 명시적으로 인정하고 있어, 방법의 유연성이 총칙 수준에서 뒷받침됩니다.
🧯 인렛 라이너가 왜 중요한가?
GC 라이너는 “시료의 흡착과 분해를 방지하는 매우 불활성인 유동 경로”를 제공하는 부품으로 정의됩니다. 특히 splitless 주입에서는 라이너의 형상과 표면 상태가 시료 전달 효율과 discrimination을 결정하는 핵심 요소입니다. 분석 신뢰성은 컬럼 단독의 성능이 아니라 라이너를 포함한 유동 경로 전체의 불활성도(inertness)와 재현성에 의해 결정됩니다. 아무리 좋은 컬럼을 써도 입구에서 시료가 깨지거나 붙어버리면 소용이 없는 셈입니다.
실험 조건 및 데이터
272종
잔류농약 대상 성분
316개
분석항목 (이성질체 포함)
640개
MRM transitions
24.33분
Oven Program Time
GC-MS/MS Method Parameters (Table 1)
| Parameter | Value |
|---|---|
| Column | Zebron™ ZB-5MS plus |
| Dimensions | 30 m × 0.25 mm × 0.25 µm |
| Part No. | 7HG-G030-11 |
| Liner | Zebron PLUS Single Taper Z-Liner™ (4 mm ID) |
| Liner Part No. | AG2-0A13-01 |
| Inlet Heater Temp. | 280 °C |
| Transfer Line Temp. | 280 °C |
| Ion Source Temp. | 250 °C (EI Electron Energy @70 eV) |
| Flow Rate | Helium @1.5 mL/min (constant flow) |
| GC System | Agilent 8890 |
| Detection | GC-MS/MS |
| Injection Mode | Pulsed Splitless |
| Initial Inlet Pressure | 20 psi |
| Injection Volume | 2 µL (Pulsed Pressure @40 psi) |
| Oven Program Time | 24.33 min (approx. 25 min) |
Oven Program
| Rate (°C/min) | Temp. (°C) | Hold Time (min) |
|---|---|---|
| 0 | 90 | 0 |
| 25 | 190 | 0 |
| 3 | 230 | 0 |
| 40 | 310 | 5 |
정지상·물리 규격 대조 (Table 2)
| Type | DB-5MS (규정 컬럼) | Zebron™ ZB-5MS plus |
|---|---|---|
| Stationary Phase | 5% Phenyl-Methylpolysiloxane | 5% Phenyl-Arylene |
| Polymer Backbone | Phenyl Arylene Polymer | Arylene Matrix Technology |
| Conjugation | Bonded/Cross-linked | Engineered Self Cross-linking |
| Surface Activity | Standard | Ultra Inert |
| USP Code | G27 | G27 |
| Dimensions | 30 m × 0.25 mm × 0.25 µm | 30 m × 0.25 mm × 0.25 µm |
| Max. Temp. | ≤ 350 °C programmed | ≤ 350 °C programmed |
* 각 제조사가 공개한 공식 문서를 기준으로 비교한 결과입니다. 두 컬럼은 모두 저극성 5% phenyl-arylene 선택성 계열에 속하며, 물리 규격도 30 m × 0.25 mm × 0.25 µm로 일치합니다.
Appendix A. MRM Transition 표 (발췌)
| No. | Name of Pesticides | RT (min) | Q1 (m/z) | Q3 (m/z) | CE (eV) |
|---|---|---|---|---|---|
| 1 | EMA (2-ethyl-6-methylaniline) | 3.155 | 135 | 120 | 10 |
| 1 | EMA (2-ethyl-6-methylaniline) | 3.155 | 120 | 77 | 20 |
| 2 | HEMA | 3.357 | 151 | 132 | 20 |
| 2 | HEMA | 3.357 | 151 | 117 | 40 |
| 3 | Allidochlor | 3.382 | 132 | 56 | 5 |
| 3 | Allidochlor | 3.382 | 134 | 56 | 5 |
| 4 | Dichlobenil | 3.750 | 171 | 136 | 30 |
| 4 | Dichlobenil | 3.750 | 173 | 136 | 10 |
| 5 | Dichlormid | 3.794 | 166 | 56 | 10 |
| 5 | Dichlormid | 3.794 | 172 | 108 | 5 |
| 6 | EPTC | 3.797 | 189 | 128 | 5 |
| 6 | EPTC | 3.797 | 132 | 90 | 5 |
* 위 표는 Appendix A(Table A1)의 앞부분 일부를 발췌한 것입니다. 잔류농약 272종(이성질체 포함 316개 분석항목)의 총 640개 MRM transition과 RT 정보 전체는 아래 기술노트 원문 PDF의 Appendix A에 머무름 시간 순으로 수록되어 있습니다. 원문은 해당 표의 엑셀 파일 다운로드 링크(QR 코드)도 함께 제공하나, 링크 주소 자체는 본문에 텍스트로 수록되어 있지 않습니다.

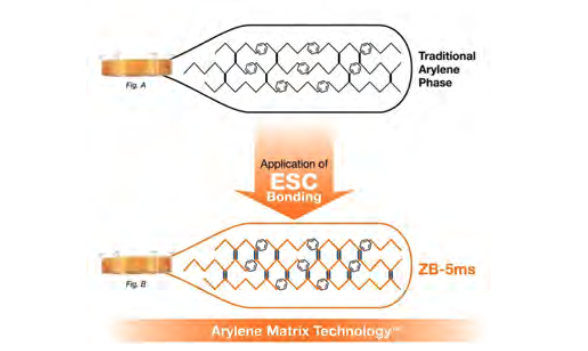

Figure 1. Differences between Traditional Arylene Phase and Arylene Matrix Technology™ (AMT).
기존 Arylene 정지상과 Arylene Matrix Technology™(AMT)의 구조적 차이를 나타낸 모식도입니다. Zebron ZB-5MS는 5% Phenyl-Arylene 정지상을 기반으로 AMT와 Engineered Self Cross-linking(ESC)이 적용된 컬럼으로, 반휘발성 및 활성 성분 분석에 활용되어 왔습니다. Zebron ZB-5MS plus는 5% Phenyl-Arylene 선택성을 유지하면서 활성 부위를 줄이기 위한 비활성화 공정을 적용한 계열로 소개되고 있습니다.
데이터 해석 및 실무 제언
규격 유사성이 말해주는 것과 말해주지 않는 것
제조사 공개 문서를 기준으로 비교한 결과, DB-5MS와 Zebron ZB-5MS plus는 저극성 5% phenyl-arylene 선택성, USP G27 계열, 물리 규격 및 권장 온도 범위 측면에서 유사한 대체 후보로 판단됩니다. 다만 제조사별 polymer 제조, 가교 및 표면 비활성화 공정의 차이로 인해 일부 성분에서 머무름(retention), peak shape 및 response가 달라질 수 있습니다. 즉 문서상 유사성은 대체 적용을 “검토할 수 있는 근거”이며, 최종 동등성은 실제 표준용액 및 매질 실험을 이용한 선택성·시스템 적합성·직선성·정확도· 정밀도 평가를 통해 확인해야 합니다.
라이너를 포함한 “유동 경로” 관점
Zebron PLUS Single Taper Z-Liner는 활성 부위 노출을 줄이기 위한 비활성화 공정과 splitless 모드에 적합한 single taper 형상을 결합한 설계입니다. ZB-5MS plus 컬럼과 함께 사용할 경우 인렛에서 컬럼까지의 유동 경로를 비활성 조건으로 구성하는 데 이론적·물리적 이점이 있습니다. 잔류농약 다성분 분석처럼 활성 성분이 다수 포함된 대상에서는 피크 형상과 감도 유지에 특히 유리할 수 있으므로, 컬럼과 라이너를 개별 소모품이 아니라 하나의 세트로 관리하는 접근을 권장합니다.
316개 분석항목 표의 활용 방법
Appendix A(Table A1)의 640개 MRM transition과 RT 정보는 ZB-5MS plus GC 컬럼과 Single Taper Z-Liner를 사용하는 동등성 평가의 참고자료 및 초기 method setup 자료로 활용할 수 있습니다. 다만 정성·정량 성능을 확정하기 위해서는 시험기관별 장비와 시료 매질에서 ion ratio, RT 허용범위, 직선성, 정확도, 정밀도 및 정량한계 등을 별도로 검증해야 합니다. 표의 RT는 본 문서의 oven/inlet 조건을 전제로 하므로, 조건을 변경하면 RT가 이동한다는 점에 유의하십시오.
전문가 제언
01. 방법 이관 시 장비별 세부 조건을 함께 확인하십시오
GC-MS/MS 방법 이관에서는 컬럼과 oven 조건만 옮기면 되는 것이 아닙니다. 운반기체 유량, 주입량, 세부 splitless 조건, purge 조건, ion source 및 quadrupole 온도, collision gas, dwell time 또는 cycle time 등 장비별 세부 acquisition 조건을 함께 확인해야 동일한 결과를 재현할 수 있습니다.
02. 컬럼과 라이너를 하나의 세트로 관리하십시오
분석 신뢰성은 컬럼 단독의 성능이 아니라 인렛 라이너를 포함한 유동 경로 전체의 불활성도와 재현성에 의해 결정됩니다. 라이너를 교체할 때 표면 처리 사양(비활성화 여부)과 형상(single taper 여부, 내경 4 mm)을 동일하게 유지하지 않으면, 컬럼을 그대로 두어도 저비점·활성 성분의 회수율이 달라질 수 있습니다.
03. 최종 채택은 자체 검증 결과에 근거하십시오
대체 컬럼과 라이너의 최종 채택은 각 시험기관이 표준용액 및 대표 매질을 이용하여 선택성, 시스템 적합성, 직선성, 정확도, 정밀도 및 정량한계를 확인한 후 이루어져야 합니다. 본 자료는 대체 사용을 검토하기 위한 문서상 근거를 제공할 뿐, 제품 간 성능적 우열이나 분석법의 완전한 동등성을 단정하지 않습니다.
참고 자료 및 원문
26TN-K-0003: Zebron™ ZB-5MS plus 컬럼을 이용한 잔류농약 272종의 다성분 GC-MS/MS 시험법 적용 — 이성질체 포함 316개 분석항목 (Application of a Multiresidue GC–MS/MS Method for 272 Pesticides Using a Zebron™ ZB-5MS plus Column, Covering 316 Analytical Entries Including Isomers)
Jaeyeong Choi, Ph.D., Heonjoo Ham, Ph.D. — Sungmoon Systech Corp. & Korea Institute of Analytical Science and Technology (KIAST)
[PDF] 26TN-K-0003 기술노트 원문 다운로드 (Appendix A 포함)※ 원문 PDF에 272종(316개 분석항목)의 전체 MRM transition 표 Appendix A가 수록되어 있습니다.
