나노 유량 지질체 분석 - 미량 지질 매개체 35종, Biozen 2.6 µm Peptide XB-C18
(250 × 0.075 mm · 350 nL/min · Orbitrap Full MS SIM · Peptide Polar C18 대비 피크 폭·이온 강도, TN-1309)
TN-1309 · Phenomenex Technical Note (© 2022)
30초 요약
내경 75 µm 컬럼, 350 nL/min
250 × 0.075 mm 나노 컬럼에 1 µL를 주입하고 Orbitrap 음이온 Full MS SIM(분해능 140,000)으로 지질 매개체 패널의 [M-H]⁻ 이온을 추출했습니다
평균 피크 폭 0.43 vs 0.59, 피크 용량 39 vs 29
Biozen 2.6 µm Peptide XB-C18과 Biozen 3 µm Peptide Polar C18을 같은 치수로 비교한 원문 Table 2 값입니다. 피크 폭 단위와 피크 용량 계산식은 원문에 없습니다
같은 m/z 성분은 RT로 나눔
XB-C18에서 리폭신 LXB4 13.7분·LXA4 15.1분(Figure 5), HETE 3종(Figure 4, 라벨 대응은 메모 ④)의 XIC를 실었습니다. 원문은 «fully resolved»라 적었고 분리도 수치는 싣지 않았습니다
🛋️ The Interpreter: 기술 용어 쉽게 풀기
🧬 지질 매개체와 SPM
원문 서론은 염증의 초기 신호를 프로스타글란딘·류코트리엔 같은 에이코사노이드가 일으키고, 주로 식이 다가불포화지방산(PUFA)에서 만들어지는 지질 매개체가 염증의 조절·종결에 관여한다고 소개합니다. 이들을 묶어 SPM(Specialized Pro-resolving lipid Mediators)이라 부르며 resolvin·lipoxin·maresin·protectin 계열이 포함된다고 적었습니다. 이 노트의 패널(Table 1)에는 resolvin·lipoxin이 들어 있고 maresin·protectin은 없습니다. 원문은 이들의 물리적 성질과 체내 나노그램~피코그램 농도 때문에 검출이 어렵다고 설명합니다.
💧 나노 유량(nano-flow)
원문 컬럼 치수 250 x 0.075 mm는 내경 75 µm이고(컬럼피아 환산), 유속은 350 nL/min입니다. 일반 분석용 2.1·4.6 mm 컬럼보다 훨씬 가는 컬럼을 nL/min 유속으로 돌리면 시료가 덜 희석된 채 이온원에 들어가 ESI 감도에 유리한 것이 일반적입니다(컬럼피아 해설). 원문 서론은 나노 형식을 «miniaturized column format (nano)»으로 소개하며, 일반 유량 컬럼과의 감도 비교 데이터는 싣지 않았습니다.
⚖️ 동중(isobaric) 성분과 피크 용량
분자식이 같아 m/z가 같은 성분은 질량분석기만으로 나누기 어려워 머무름 시간(RT)으로 갈라야 합니다. 원문 Table 1에서 m/z 351.2177은 PGE2·PGD2·LXB4·LXA4·15(R)-Lipoxin A4 다섯 성분이, 319.2279는 HETE 3종과 EET류 3종 여섯 성분이, 375.2177은 Resolvin D3·17(R)-Resolvin D1·Resolvin D1 세 성분이, 369.2283은 6-keto Prostaglandin F1a·Thromboxane B2 두 성분이 함께 씁니다(컬럼피아 집계). 피크 용량은 구배 시간 안에 나란히 놓을 수 있는 피크 수의 지표로, 피크가 좁을수록 커집니다.
조건 요약 — 나노 LC·MS 조건 (원문 1쪽)
| LC Conditions | 원문 표기 |
|---|---|
| Column | Biozen 2.6 µm Peptide XB-C18 / Biozen 3 µm Peptide Polar C18 |
| Dimension | 250 x 0.075 mm |
| Part No. | 00G-4768-AW-21 (XB-C18) / 00G-4782-AW-21 (Polar C18) |
| Mobile Phase | A: 0.1 % Formic Acid in Water / B: 0.1 % Formic Acid in Acetonitrile |
| Gradient (min, %B) | 0.00 → 45 · 2.00 → 45 · 16.5 → 80 · 16.6 → 98 · 18.5 → 98 · 20.5 → 10 · 30.0 → 10 |
| Flow Rate | 350 nL/min |
| Injection | 1 µL |
| Temperature | 40 °C |
| Detector | Q Exactive Plus Orbitrap |
| System | NanoLC 425 (SCIEX) |
| MS Conditions | 원문 표기 |
|---|---|
| Scan Type | Full MS SIM |
| Polarity | Negative |
| Resolution | 140,000 |
| Scan Range | 250 to 500 m/z |
| AGC Target | 3e6 |
| Maximum IT | 200 ms |
※ 구배는 45 %B에서 시작하지만 20.5~30.0분 구간은 10 %B로 적혀 있습니다. 원문은 이 구간의 목적이나 다음 주입 전 45 %B로 돌아가는 시점을 설명하지 않으므로, 재현할 때는 우리 랩 시스템에서 초기 조건 재평형을 따로 확인하십시오. 원문은 시료의 조성·농도·매트릭스와 전처리, 이온 소스 조건(분무 전압·온도 등), 반복 주입 수를 싣지 않았습니다.
Table 1 전체(표지 표준품을 포함한 38행의 [M-H] m/z)와 Figure 1(리폭신 A4·B4 구조식)은 원문 1~2쪽에 있습니다. XIC를 뽑을 m/z는 원문 표를 직접 확인하십시오 — 한 행은 아래 메모 ②처럼 값이 의심됩니다.
Phenomenex 원문 페이지 (TN-1309)결과 요약 — 패널(Table 1)과 피크 폭·피크 용량(Table 2)
패널(원문 Table 1)은 Polyunsaturated Fatty Acids 9행 · COX & LOX 9행(프로스타글란딘 4종·트롬복산 B2·12(S)-HHTrE·HETE 3종) · SPM-E 3행 · Lipoxin 4행 · SPM-D 5행 · Labeled Standards 8행, 모두 38행입니다. 아라키돈산·EPA·DHA가 두 분류에 한 번씩 더 나오므로 서로 다른 이름은 35개입니다(컬럼피아 계산) — 원문 «35 lipid mediators»와 맞습니다. 이 35개에는 (heavy) 표기 표지 표준품 5종이 들어 있습니다. 원문은 «5 different lipid mediator classes»라 적었고, 표의 분류는 이 5개에 «Labeled Standards»가 더해진 6묶음입니다.
| Column (원문 Table 2) | Avg Peak Width | Peak Capacity |
|---|---|---|
| Biozen 2.6 µm Peptide XB-C18 | 0.43 | 39 |
| Biozen 3 µm Peptide Polar C18 | 0.59 | 29 |
※ 제조사(Phenomenex) 기술노트 Table 2의 값이며 컬럼피아가 재현한 값이 아닙니다. 표 제목은 «35 Lipid Molecules»의 평균입니다. XB-C18의 평균 피크 폭은 Polar C18보다 약 27 % 좁고, 피크 용량은 약 1.3배입니다(컬럼피아 계산). 피크 폭 단위·측정 방식(반치폭인지 등)·피크 용량 계산식·반복 수는 원문에 없습니다. 참고로 흔히 쓰는 n = 1 + tG/w에 구배 16.5분(80 %B 도달 시각)과 평균 피크 폭(분)을 넣으면 39.4·29.0이 나와 표 값과 맞습니다(컬럼피아 계산 — 원문이 이 식을 썼다고 확인된 것은 아닙니다).

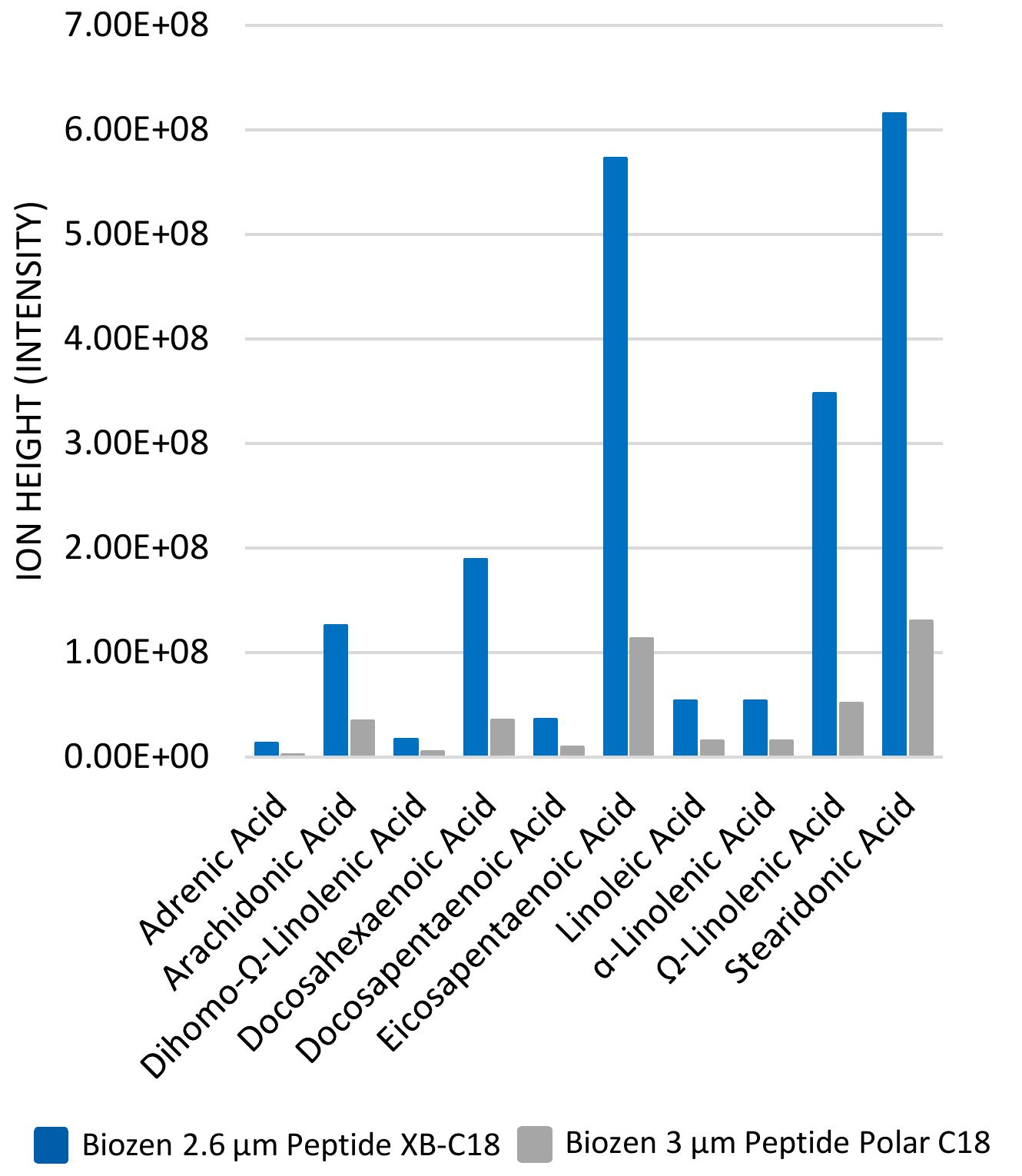

Figure 3. Ion Intensity of 10 Polyunsaturated Fatty Acids when Injecting 1 µL of Sample.
다가불포화지방산 10종의 이온 높이(ion height)를 두 컬럼에서 막대로 비교한 그림입니다. 10개 막대 쌍 모두 XB-C18(파랑)이 Polar C18(회색)보다 높습니다. 원문은 주입 시료의 농도·조성을 밝히지 않았으므로 성분끼리 막대 높이로 감도를 비교할 수는 없고, 같은 성분의 두 컬럼 비교로만 읽어야 합니다.
Figure 3 큰 막대 5쌍 판독값 (×10⁸, 컬럼피아 판독)
- Stearidonic Acid (스테아리돈산) — XB-C18 6.17 / Polar C18 1.31 → 약 4.7배
- Eicosapentaenoic Acid (EPA) — XB-C18 5.74 / Polar C18 1.14 → 약 5.0배
- Ω-Linolenic Acid ((원문 표기 Ω-리놀렌산)) — XB-C18 3.49 / Polar C18 0.53 → 약 6.6배
- Docosahexaenoic Acid (DHA) — XB-C18 1.90 / Polar C18 0.36 → 약 5.3배
- Arachidonic Acid (아라키돈산) — XB-C18 1.27 / Polar C18 0.36 → 약 3.5배
※ 원문 그림을 400 dpi로 렌더해 눈금선(0~7.00E+08) 기준으로 막대 윗변을 잰 값입니다. 판독 오차는 약 ±0.02 ×10⁸이라 회색 막대가 낮은 성분일수록 비가 크게 흔들립니다(예: 아라키돈산 약 3.3~3.8). 나머지 5종(Adrenic·Dihomo-Ω-Linolenic· Docosapentaenoic·Linoleic·α-Linolenic Acid)은 두 컬럼 모두 0.6 ×10⁸ 아래라 비를 적지 않았습니다.

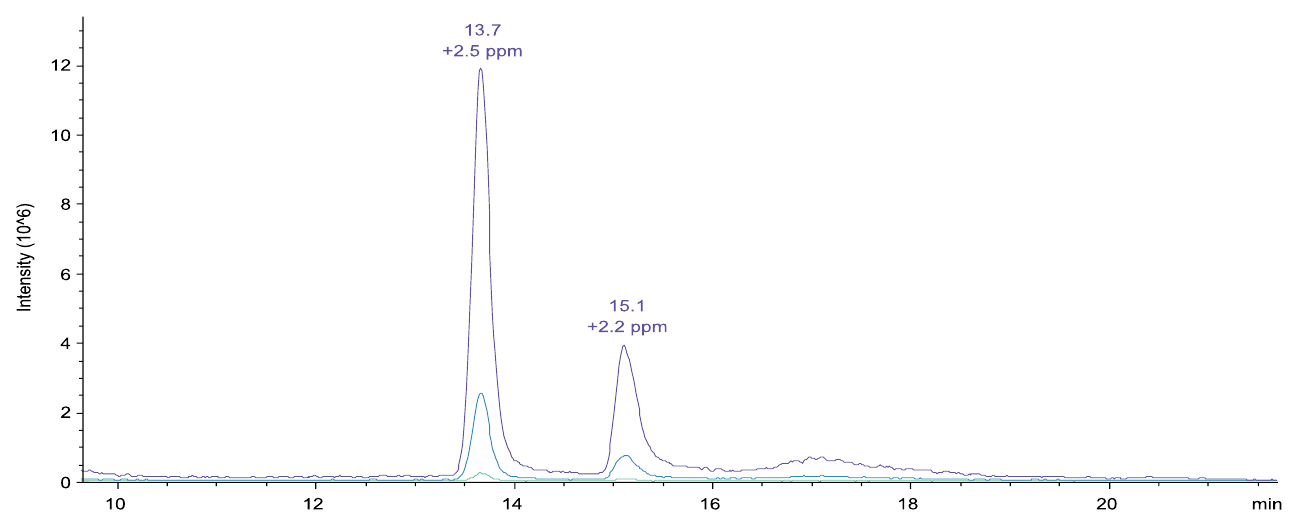

Figure 5. XIC of Two Lipoxin Isobaric Species, LXB4 (Left) and LXA4 (Right) on a Biozen 2.6 µm Peptide XB-C18 Column. Respective Retention Times and Mass Errors are shown.
Table 1에서 m/z 351.2177을 함께 쓰는 리폭신 두 성분의 XIC입니다. 그림 라벨은 LXB4 13.7분(+2.5 ppm), LXA4 15.1분(+2.2 ppm)으로 두 피크 사이에서 신호가 기준선 가까이 내려옵니다. 그림 속 세 가지 색 선이 각각 무엇인지는 원문에 설명이 없습니다. 같은 m/z의 15(R)-Lipoxin A4·PGE2·PGD2(Table 1)는 이 그림에 라벨로 표시되어 있지 않습니다.
⚠️ 원문 대조 메모
- ① 비교 컬럼 이름이 엇갈립니다. 본문은 비교 대상을 «the fully porous Luna Omega 3 µm Polar C18 column»이라 적었지만, LC 조건·Table 2·Figure 3 범례는 «Biozen 3 µm Peptide Polar C18», 4쪽 주문표는 «Biozen 3 µm Polar C18»(품번 00G-4782-AW-21은 조건 상자와 같음)로 적었습니다. 이 페이지는 표·그림 표기를 따릅니다. 비교 컬럼이 완전다공성(fully porous)이라는 근거는 이 본문 문장 하나뿐입니다.
- ② Table 1의 α-Linolenic Acid m/z가 의심됩니다. 원문은 «α-Linolenic Acid - 279.2330[M-H]»로 적어 바로 위 Linoleic Acid와 같은 값입니다. α-리놀렌산(C18H30O2)의 [M-H]⁻ 단일동위원소 m/z는 277.2173이고, 279.2330은 리놀레산(C18H32O2)의 값입니다(컬럼피아 계산). Table 1의 나머지 [M-H] m/z는 각 성분의 통상 분자식으로 계산한 값과 0.2 ppm 안에서 맞았습니다. 또 Figure 3에서 Linoleic·α-Linolenic Acid 막대는 두 컬럼 모두 판독상 높이가 같습니다. 원문은 두 성분을 어떻게 구분했는지 설명하지 않습니다.
- ③ Figure 3은 «10 Polyunsaturated Fatty Acids»인데 Table 1의 PUFA 분류는 9행입니다. 그림에는 Table 1에 없는 Adrenic Acid가 더 있습니다(Figure 2에도 «Adr...» 라벨). 또 Figure 2에는 Table 1에 없는 표지체 라벨 «RvD2-d5»와 잘린 라벨 «5(S...-d8)»가 보입니다(Table 1에는 d8 표지체가 없음).
- ④ Figure 4(HETE 3종)는 라벨과 캡션이 일대일로 맞지 않습니다. 캡션은 (15)-S-HETE(왼쪽)· (12)-S-HETE(가운데)·5(S)-HETE(오른쪽) 세 성분이라 했지만, 그림의 RT·질량 오차 라벨은 14.3분(+1.9 ppm)·14.8분(+1.9 ppm)·15.1분(+1.5 ppm)·15.9분(+1.6 ppm) 네 곳에 붙어 있고, 판독상 약 15.6분의 큰 피크에는 라벨이 없습니다. 어느 피크가 어느 HETE인지 원문은 표시하지 않았습니다.
- ⑤ 4쪽 주문표의 제목은 «Biozen Nano LC Columns …»인데 머리 칸은 «1.6 µm Minibore Columns (mm)»이고, 실린 상은 3 µm·2.6 µm·5 µm 컬럼, 치수는 모두 내경 0.075 mm입니다. 머리 칸의 «1.6 µm»는 실린 입자 크기와, «Minibore»는 같은 표 제목의 «Nano»와 맞지 않습니다.
이 페이지에 싣지 않은 Figure 2(35종 전체 XIC, XB-C18)와 Figure 4(HETE 3종 XIC)·Figure 1(리폭신 구조식), 그리고 4쪽의 Biozen 나노 LC 컬럼 주문표(150·250·500 x 0.075 mm 품번)는 원문에서 확인하십시오. Figure 2의 피크 라벨은 상당수가 잘려 있어 원문 해상도로 보는 편이 낫습니다.
Phenomenex 원문 페이지 (TN-1309)데이터 해석 및 실무 제언
- 차이를 «코어셸 효과» 하나로 읽지 마세요. 원문은 결과를 코어셸 입자(확산 경로 단축)와 보호 역할의 이소부틸 곁사슬(잔류 실라놀과의 2차 상호작용 감소)로 설명하지만, 두 컬럼은 입자 크기(2.6 µm vs 3 µm)와 고정상(XB-C18 vs Polar C18)도 다릅니다. 피크 폭·이온 강도 차이에서 입자 구조의 몫만 떼어 낼 수는 없습니다(컬럼피아 해설). 원문 면책 문구도 «Comparative separations may not be representative of all applications.»입니다.
- «나노그램·피코그램 수준»은 정량 근거가 아닙니다. 원문은 시료 농도, 검출·정량 한계, 검량선을 싣지 않았습니다. 생체시료에 쓰려면 추출·매트릭스 효과·정량 범위를 우리 랩에서 따로 세워야 합니다(컬럼피아 제언).
- 동중 성분은 개별 표준품의 RT로 동정하세요. m/z 351.2177 하나에 다섯 성분, 319.2279에 여섯 성분, 375.2177에 세 성분, 369.2283에 두 성분이 겹칩니다. 원문 Figure 4처럼 라벨과 성분 대응이 그림만으로 분명하지 않을 수 있으므로, 성분별 단독 주입으로 RT를 먼저 확정하는 것이 일반적입니다(컬럼피아 제언).
- 나노 시스템은 연결부 데드 볼륨을 먼저 점검하세요. 75 µm 컬럼·350 nL/min에서는 피팅·전송관의 작은 부피도 피크 폭에 크게 보입니다(컬럼피아 해설). 원문 주문표 제목은 이 나노 컬럼들이 SecurityLINK 피팅을 통합한 형식이라고 적었습니다.
- 용도 범위를 지키세요. 원문은 "FOR RESEARCH USE ONLY. Not for use in clinical diagnostic procedures."로 명시합니다. 지질 매개체의 생물학적 의미는 원문 서론 범위로만 옮겼으며, 이 페이지는 분석법 해설일 뿐 진단·치료 정보를 다루지 않습니다.
결정 가이드 — 우리 랩에서 이 원문을 출발점으로 삼을까?
| 우리 랩의 상황 | 원문에서 볼 수치·한계 |
|---|---|
| 나노 LC-고분해능 MS로 지질 매개체 패널을 처음 세움 | 컬럼·구배·Full MS SIM 조건과 [M-H] m/z 목록 — 단 α-Linolenic Acid m/z는 메모 ② 확인 |
| Peptide Polar C18 나노 컬럼을 이미 쓰고 있음 | 평균 피크 폭 0.43 vs 0.59, 피크 용량 39 vs 29, PUFA 이온 높이 — 입자·고정상이 함께 다른 비교 |
| HETE·리폭신 동중 성분을 따로 정량해야 함 | LXB4 13.7·LXA4 15.1분 XIC, HETE는 라벨 대응 불명확 — 분리도 수치 없음, 개별 표준품으로 확인 |
| 혈장·조직 시료의 검증된 정량법이 필요함 | 시료·전처리·검량·정량 한계가 원문에 없음 — 컬럼 선택 참고 자료로만 |
이 원문의 분석 컬럼 — Biozen Peptide XB-C18
코어셸 입자와 이소부틸 곁사슬을 쓴 Biozen Peptide XB-C18의 고정상 정보를 제품 페이지에 정리했습니다. 원문의 나노 치수(250 x 0.075 mm, 00G-4768-AW-21 등) 품번은 원문 4쪽 주문표에서 확인하십시오.
Biozen Peptide XB-C18 보기참고 자료 및 원문
TN-1309: Nano-flow Lipidomics for Characterization of Lipid Mediators at Trace Levels Using a Biozen Peptide XB-C18 Column
Roxana Eggleston-Rangel, Jason Anspach, Namrata Saxena, Bryan Tackett (Phenomenex, Inc., Torrance, CA)
