96 % 에탄올 Ph. Eur. 1317 한도시험 - Zebron ZB-624
(허용 범위 안 오븐·선속도 조정 · 아세트알데하이드–메탄올 분리도 1.23 → 1.82)
TN-2088 · Phenomenex Applications (2019)
30초 요약
무엇이 문제였나
모노그래프 1317은 아세트알데하이드와 메탄올 피크 사이 분리도 최소 1.5를 요구합니다. 원문이 «Original» 조건이라 표기한 조건에서 ZB-624의 분리도는 1.23이었습니다(Figure 2)
무엇을 바꿨나: 컬럼은 그대로, 두 값만
같은 ZB-624에서 오븐 초기 등온 40 → 36 °C, 헬륨 선속도 35 → 25 cm/sec. 원문은 둘 다 Ph. Eur. 허용 범위(오븐 ±10 %, 유속 ±50 %) 안이라고 적었습니다
결과: 분리도 1.82
수정 조건의 분리도는 1.82로, 원문은 모노그래프 최소값보다 «충분히 높다(well above)»고 적었습니다(Figure 1). 단, 36 °C는 40 °C의 정확히 −10 %로 허용 범위의 경계값입니다(컬럼피아 계산)
🛋️ The Interpreter: 기술 용어 쉽게 풀기
🧪 한도시험과 기준액 b
한도시험(limit test)은 불순물이 정해진 양을 넘지 않는지 보는 시험입니다. 원문은 이 모노그래프를 96 % 에탄올 중 낮은 수준의 아세트알데하이드·메탄올을 보기 위한 한도시험으로 소개하고, 에탄올 중 아세트알데하이드와 기타 아세탈 불순물의 합이 10 ppm을 넘을 수 없다고 적었습니다. 시험에 쓴 기준액 b는 에탄올 대비 각 약 10 ppm이 되도록 두 성분을 첨가한 용액입니다.
📐 GC 조건의 허용 조정
원문 서론에 따르면 Ph. Eur.에 실린 GC 방법은 정해진 범위 안에서 운전 조건을 조정할 수 있습니다. 원문은 그 범위로 오븐 온도 ±10 %, 유속 ±50 %를 들고 참고문헌으로 European Pharmacopoeia 10의 2.2.46(2019)을 적었습니다. 이 노트는 컬럼을 바꾸지 않고 이 두 항목만 조정했습니다.
조건 비교 (원문 GC-FID Method Parameters)
| 항목 | Original Ph. Eur. Monograph 1317; Supplement 10 (원문 표기) | Modification (수정 조건) |
|---|---|---|
| 컬럼 | Zebron ZB-624 | Zebron ZB-624 |
| 치수 | 30 m × 0.32 mm × 1.80 µm | 30 m × 0.32 mm × 1.80 µm |
| 품번 | 7HM-G005-31 | 7HM-G005-31 |
| 주입 | Split 20:1 @ 200 °C, 1 µL | Split 20:1 @ 200 °C, 1 µL |
| 권장 라이너 | Zebron PLUS Straight Z-Liner | Zebron PLUS Straight Z-Liner |
| 캐리어 가스 | 헬륨 35 cm/sec (선속도) | 헬륨 25 cm/sec (선속도) |
| 오븐 | 40 °C 12분 → 10 °C/min으로 260 °C, 15분 | 36 °C 12분 → 10 °C/min으로 260 °C, 15분 |
| 검출기 | FID 280 °C | FID 280 °C |
| 시료 | 96 % 에탄올 검체에 10 ppm 추가 첨가 | 96 % 에탄올 검체에 10 ppm 추가 첨가 |
※ 노란 행이 바뀐 두 항목입니다. 라이너 품번은 원문에 AG2-0A03-05(Agilent®·Thermo Scientific® 장비용), AG2-4B03-05(Shimadzu® 장비용)로 적혀 있습니다. 모노그래프는 poly[(cyanopropylphenyl)(dimethyl)]siloxane 모세관 컬럼을 지정하고, ZB-624는 그 컬럼으로 아세트알데하이드와 메탄올을 적절히 분리한다고 원문 서론에 적혀 있습니다. 오븐 프로그램 총 시간은 Original 49분, 수정 조건 49.4분입니다(12분 + 승온 + 15분, 컬럼피아 계산).
시료 조제 (원문 Sample Preparation)
«Reference Solution b»는 Ph. Eur. 모노그래프 1317; Supplement 10대로 조제 — 아세트알데하이드 50 µL + 무수 메탄올 50 µL를 에탄올 검체로 50 mL로 희석한 뒤, 이 첨가액 100 µL를 10 mL 부피 플라스크에 옮겨 에탄올로 표선까지 채워 분석했습니다.
※ 부피 기준으로 50 µL/50 mL = 1,000 ppm, 다시 100 µL/10 mL로 1/100 희석하면 10 ppm이 되어 원문의 «각 약 10 ppm»과 맞습니다(컬럼피아 계산).
결과 요약 — 아세트알데하이드–메탄올 분리도
| 조건 | 분리도 (Rs) | 모노그래프 최소값 | 그림 |
|---|---|---|---|
| 수정 조건 (36 °C · 25 cm/sec) | 1.82 | 1.5 | Figure 1 |
| Original 조건 (40 °C · 35 cm/sec) | 1.23 | 1.5 | Figure 2 |
※ 원문 결론은 1.82가 모노그래프 최소값보다 «well above»라고 적었습니다. 1.23이 1.5에 못 미친다는 비교는 컬럼피아가 두 값을 견준 것입니다. 원문은 낮은 등온 온도가 머무름을 늘려 분리를 키우고, 낮은 선속도가 정지상 출입의 물질 전달 기회를 늘린다고 설명했습니다(원문 해석).

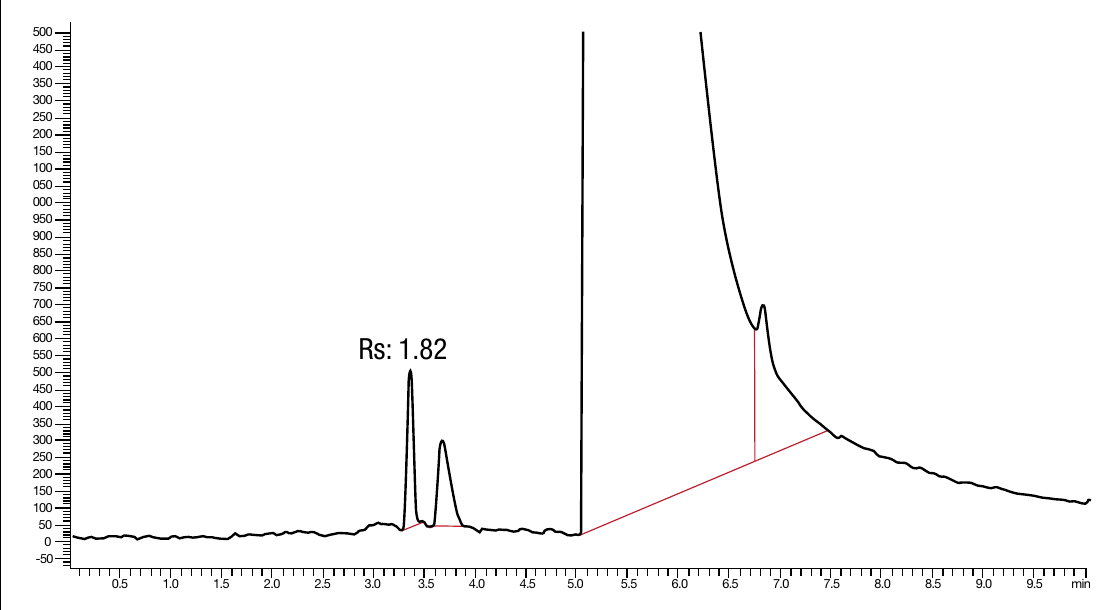

Figure 1. Chromatogram for Ethanol Analysis on ZB-624 using Modified Method Parameters
수정 조건(36 °C · 25 cm/sec). 표시된 분리도 Rs 1.82는 약 3.4분과 약 3.7분의 두 작은 피크 사이 값입니다(머무름 시간은 컬럼피아 판독). 원문 범례는 «1) Acetaldehyde 2) Methanol»이지만 그림에 피크 번호는 표시되어 있지 않습니다. 약 5.1분부터의 큰 피크와 그 꼬리 위 약 6.8분의 작은 피크는 원문에 이름이 적혀 있지 않습니다.

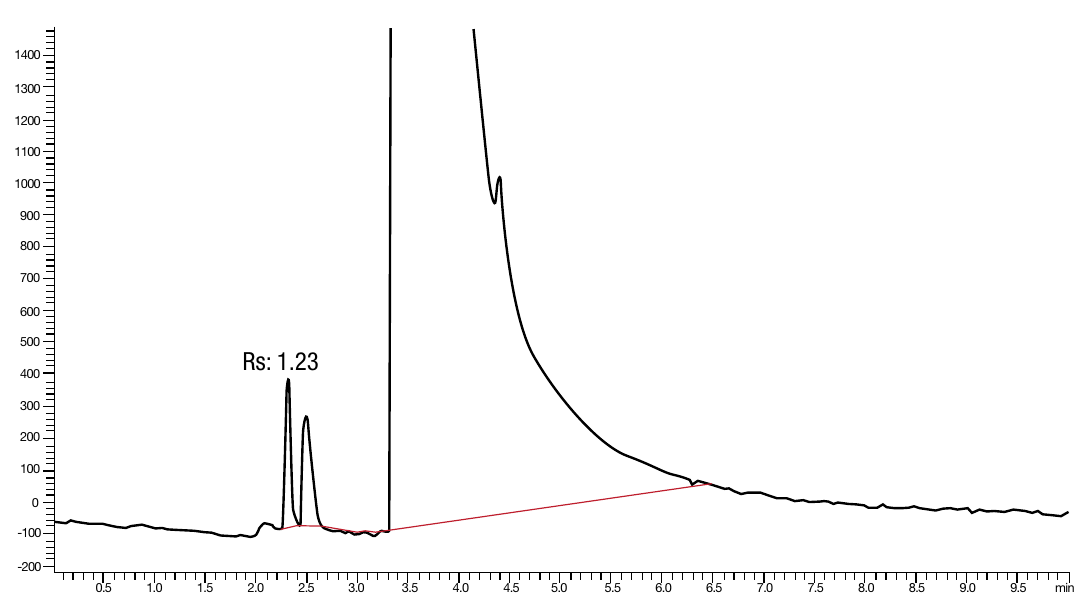

Figure 2. Original Chromatogram for Ethanoll Analysis on ZB-624
원문이 Original Ph. Eur. 조건이라 표기한 조건(40 °C · 35 cm/sec). 두 작은 피크는 약 2.3분과 약 2.5분이고 Rs 1.23입니다(머무름 시간은 컬럼피아 판독). 수정 조건에서 두 피크가 약 1분 늦게 나온 것은 원문의 «머무름 증가» 설명과 맞습니다. 두 그림의 세로축 범위가 다르므로 피크 높이를 직접 견주지 마십시오. 표제의 «Ethanoll»은 원문 표기 그대로입니다.
⚠️ 원문 대조 메모
- 원문 결과 문단은 Original 조건이 «동일 치수·막 두께의 여러 동등 상(equivalent phases)»에서 최대 1.23밖에 내지 못했다고 적었지만, Figure 2에는 ZB-624 크로마토그램 1개만 실려 있고 다른 컬럼의 이름·데이터는 원문에 수록되지 않았습니다.
- 원문은 조건표에 캐리어 가스를 선속도(cm/sec)로 적고, 본문에서는 이를 «flow rate»라 부르며 ±50 % 허용 범위와 견주었습니다. 이 페이지는 원문 값(선속도)을 그대로 옮겼습니다. 25 cm/sec는 35 cm/sec의 약 −29 %입니다(컬럼피아 계산).
- Figure 1의 세로축 눈금은 위에서부터 «500 … 050, 000» 다음에 «950 …»으로 이어져, 1,000 이상 눈금의 첫 자리가 원문 그림에서 잘린 것으로 보입니다. 게재 그림은 원문 그대로입니다.
- 메탄올의 한도 값은 원문에 수록되지 않았습니다(원문은 아세트알데하이드·아세탈 합계 10 ppm만 적음). 원문은 2019년 발간 자료로, 모노그래프 1317; Supplement 10과 Ph. Eur. 10의 2.2.46을 인용했습니다. 현행 판의 조건·허용 범위는 원문에 없습니다.
- 이 노트의 컬럼은 ZB-624(품번 7HM-G005-31)이며, 사이트의 ZB-624PLUS 제품과는 다른 제품입니다.
이 페이지에 싣지 않은 원문 서론 전문, 두 조건의 GC-FID 조건표 원본, ZB-624 길이·내경별 주문 정보(20~105 m)는 원문에 있습니다.
Phenomenex 원문 페이지 (TN-2088)데이터 해석 및 실무 제언
- 36 °C는 더 내릴 여유가 없는 값입니다. 40 °C의 −10 %가 정확히 36 °C이므로(컬럼피아 계산), 분리도가 다시 부족해져도 오븐 온도를 더 내리는 쪽으로는 조정할 수 없습니다. 실온에 가까운 36 °C를 오븐이 안정적으로 유지하는지 장비 사양과 실험실 온도에서 먼저 확인하십시오(일반론).
- 선속도는 여유가 남아 있습니다. 25 cm/sec는 원래 값의 약 −29 %로 ±50 % 안입니다(컬럼피아 계산). 원문 값은 선속도이므로 장비에서 선속도 일정 모드로 설정하거나 같은 선속도가 되는 유속으로 맞추십시오(일반론).
- 얻는 것은 분리도이지 시간이 아닙니다. 오븐 프로그램 총 시간은 49분 → 49.4분으로 거의 같습니다(컬럼피아 계산). 분석 시간 단축 목적의 조정이 아닙니다.
- 분리도를 매 시험 기록하십시오. 원문은 최소값을 넘는 여유가 GC 장비 성능 변동과, 컬럼을 다시 설치할 때마다 끝을 잘라내는 일상 작업을 감당하게 해 준다고 적었습니다. 컬럼 끝을 자를 때마다 기준액 b로 1.5 이상을 다시 확인하는 것이 안전합니다(컬럼피아 의견).
- 피크 확인은 단일 표준으로. 원문 그림에는 피크 번호가 표시되어 있지 않으므로, 우리 랩에서는 아세트알데하이드·메탄올을 각각 주입해 용출 위치를 확정해 두십시오(컬럼피아 의견).
- 규제상 적용 판단은 각 랩의 몫입니다. 원문은 2019년 자료로, «Monograph 1317; Supplement 10»을 기준으로 한 제조사 자료입니다. 현행 판의 모노그래프 조건과 허용 조정 규정에 맞는지, 규제 시험에 쓸 수 있는지는 사용자 랩이 직접 검증해야 합니다.
제약·제네릭 QC 분석, 허브에서 이어 보기
약전 시험법의 시스템 적합성·허용 조정 사례와 관련 자료는 의약품 QC 허브에서 이어집니다.
제약·제네릭 분석 솔루션 보기참고 자료 및 원문
TN-2088: A Means of Improving the Resolution Between Acetaldehyde and Methanol in the Limit Test for 96% Ethanol (Ph.Eur.1317)
Zachary Woodward, Heiko Behr (Phenomenex, Inc., Torrance, CA) · © 2019
원문은 크로마토그램 데이터를 외부 제약사 품질관리 실험실이 제공했다고(Data courtesy of …) 밝혔습니다 — 제공처 이름은 원문 참조.
