AAV 캡시드 응집체 SEC - Biozen dSEC-7 이동상 견고성
(이동상 5종 · AAV5·8·9 모두 Rs > 1.5)
TN-1344 · Phenomenex Technical Note
30초 요약
무엇을 시험했나
컬럼 하나(dSEC-7 150 × 4.6 mm)는 고정하고 이동상만 5가지로 바꿔, AAV5·AAV8·AAV9의 응집체와 단량체가 갈라지는지 봤습니다
분리도: 모든 조합 Rs > 1.5
이온 세기가 약한 DPBS에 에탄올을 더하면 분리도가 조금 낮아졌지만, 원문은 각 혈청형·각 이동상에서 Rs > 1.5였다고 적었습니다(Figure 2)
응집체 %: 반복 주입 재현
원문은 혈청형마다 응집체 %가 반복 주입에서 재현됐다고 적었습니다. 다만 그림상 값 자체는 이동상에 따라 달라집니다(Figure 3, 아래 판독표)
🛋️ The Interpreter: 기술 용어 쉽게 풀기
🧬 왜 AAV 응집체를 재나
원문 서론은 AAV 응집체를 제품 관련 불순물로 보고, 최종 제품의 응집체 %를 보고해야 하는 핵심 품질 특성(CQA)이라고 적었습니다. 그 정량에 쓰는 기법이 크기배제 크로마토그래피(SEC) — 원문 표현으로 «비흡착(non-adsorption)» 크로마토그래피입니다. 응집체 피크가 단량체와 덜 갈라지면(Rs < 1.5) 응집체 %가 부정확하게 보고될 수 있다는 것이 원문의 문제 제기입니다.
🧪 «이동상 견고성»이 뜻하는 것
SEC에서는 고정상과의 2차 상호작용(테일링·회수율 저하)을 줄이려고 완충액 조성·pH·염·유기 첨가제를 바꿉니다. 원문은 이런 최적화가 길어지고, 단백질 용해도·컬럼 안정성 때문에 시도할 수 있는 조건 수에 한계가 있다고 적었습니다. 이 노트의 «견고성»은 이동상을 바꿔도 같은 컬럼에서 Rs > 1.5와 재현되는 응집체 %를 얻었다는 원문 범위의 의미입니다.
조건 요약
| 항목 | 원문 조건 |
|---|---|
| 컬럼 | Biozen 3 µm dSEC-7, 150 × 4.6 mm (00F-4789-E0) |
| 유속·모드 | 350 µL/min, 등용매(Isocratic) |
| 주입·온도 | 1 µL · 25 °C |
| 기기·검출 | Waters ACQUITY H-Class · 형광(FLR) Ex 280 nm, Em 350 nm · 샘플링 40 Hz |
| 시료 | AAV5-CMV-GFP, AAV8-CMV-GFP, AAV9-CMV-GFP — 각 2E13 vg/mL |
시험한 이동상 5종
| 번호 | 원문 표기 | 메모 |
|---|---|---|
| 1 | 20 mM Sodium Phosphate, pH 6.6 + 350 mM Potassium Chloride | 원문이 AAV 분석에서 가장 흔히 쓰인다고 적은 이동상 · Figure 1 조건 |
| 2 | 20 mM Sodium Phosphate, pH 6.6 + 500 mM Potassium Chloride | 1번에서 KCl만 500 mM로 |
| 3 | Dulbecco’s Phosphate Buffered Saline (DPBS) | 조성·pH는 원문에 별도 수록되지 않음 |
| 4 | DPBS + 10 % Ethanol | 유기 용매가 있을 때의 영향을 보려는 조건(원문) |
| 5 | Low Phosphate – 50 mM Potassium Phosphate Dibasic + 250 mM Potassium Chloride | 원문 명칭 «Low Phosphate» 그대로 · pH 원문에 없음 |
※ 전체 분석 시간은 원문 서론 마지막 문장의 «10분 미만(under 10 minutes)» 외에 별도 수록되지 않았고, Figure 1 크로마토그램의 표시 구간은 약 2~7분입니다. 반복 주입 횟수와 오차 막대의 의미(표준편차 등)도 원문에 적혀 있지 않습니다.
결과 요약
기본 이동상(1번)에서 세 혈청형 모두 응집체가 단량체와 갈라졌고, 원문은 혈청형마다 피크의 머무름 시간과 모양이 조금씩 다르다고 적었습니다(Figure 1 — 이 페이지에는 싣지 않음). 그림 판독상 응집체·단량체 피크는 약 3.5~5분 사이에 있습니다. 다섯 이동상 전체 결과는 아래 두 그림입니다.
| 혈청형 | 분리도 Rs (Figure 2, 5개 이동상 범위) | 응집체 % (Figure 3, 5개 이동상 범위) |
|---|---|---|
| AAV5 | 약 1.6~1.8 | 약 1.0~1.2 |
| AAV8 | 약 2.2~2.5 | 약 0.3~0.4 (5번 이동상만 약 0.8) |
| AAV9 | 약 1.6~1.9 | 약 1.8~2.2 (5번 이동상만 약 3.1) |
※ 원문에는 수치표가 없습니다. 위 값은 컬럼피아가 막대 그래프 높이를 판독한 근삿값이며, 제조사(Phenomenex) 기술노트의 그림에서 읽은 것이지 컬럼피아가 재현한 값이 아닙니다.

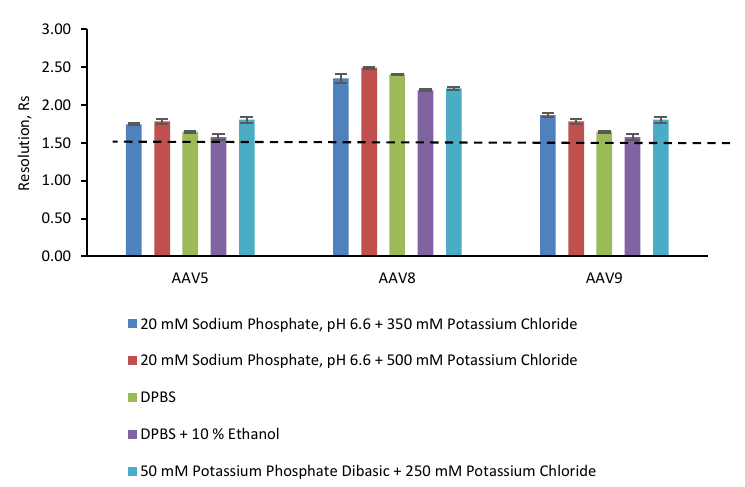

Figure 2. Aggregate Resolution of AAVs Under Different Mobile Phase Conditions.
혈청형·이동상별 응집체-단량체 분리도(Rs). 점선이 Rs 1.5입니다. 원문은 모든 조합에서 Rs > 1.5라고 적었고, 이온 세기가 약한 이동상에 에탄올을 더하자 분리도가 조금 낮아졌다고 설명합니다(DPBS + 10 % Ethanol 조건으로 읽힘) — 판독상 이 막대는 세 혈청형 모두에서 다섯 조건 중 가장 낮습니다(약 1.6·2.2·1.6, 컬럼피아 판독 — AAV8에서는 5번 이동상과 거의 같은 높이, 차 약 0.02).

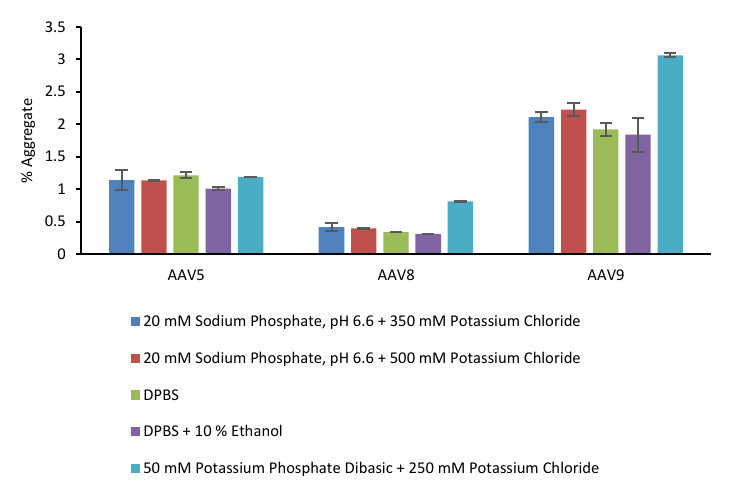

Figure 3. % Aggregate of AAVs Under Different Mobile Phase Conditions.
혈청형·이동상별 응집체 %. 원문은 모든 혈청형에서 반복 주입 간 응집체 %가 재현됐다고 적었습니다. 판독상 AAV8과 AAV9에서는 5번 이동상(50 mM Potassium Phosphate Dibasic + 250 mM Potassium Chloride)의 응집체 %가 나머지 네 조건보다 높게 나타나고(AAV8 약 0.8 vs 약 0.3~0.4, AAV9 약 3.1 vs 약 1.8~2.2), AAV5에서는 다섯 조건이 약 1.0~1.2로 모입니다. 원문은 이 차이의 원인을 설명하지 않았습니다.
⚠️ 원문 대조 메모
- Figure 2에서 AAV5와 AAV9의 막대 중 4개(2~5번 이동상)는 오차 막대까지 모양이 같습니다(컬럼피아 픽셀 대조). 원문에 수치표가 없어 우연히 같은 값인지 그래프 작성상의 문제인지 확인할 수 없으므로, AAV9의 이동상별 Rs를 개별 값으로 인용할 때는 주의하십시오. «모든 조합 Rs > 1.5»라는 원문 문장은 그대로 옮겼습니다.
- 원문 결론은 입자를 «low pore size silica particle»에 «inert, patented hydrophilic diol-type surface chemistry»를 결합한 것이라고 적었지만, 기공 크기 수치는 이 노트에 수록되지 않았습니다. 기공 크기는 Biozen dSEC-7 제품 페이지의 사양을 확인하십시오.
- 원문은 Rs 계산식(반치폭·기준선 폭 등)과 응집체 % 적분 방식을 적지 않았습니다. 우리 랩 값과 견줄 때 계산 방식부터 맞추십시오.
이 페이지에 싣지 않은 Figure 1(AAV5·AAV8·AAV9 크로마토그램, 전체 피크 삽입도 포함)과 Biozen 3 µm dSEC-7 치수별·가드 컬럼 주문 정보(150 × 2.1, 150 × 4.6, 300 × 4.6 mm 및 30 mm 가드)는 원문에 있습니다.
Phenomenex 원문 보기 (TN-1344)데이터 해석 및 실무 제언
- «분리 확보»와 «같은 응집체 %»는 다른 질문입니다. 원문이 보인 것은 모든 조합의 Rs > 1.5와 이동상별 반복 주입 재현성입니다. 그림 판독상 AAV8·AAV9는 5번 이동상에서 응집체 %가 다른 조건보다 높게 나오므로, 기존 방법의 이동상을 바꾸려면 같은 시료로 응집체 %를 나란히 다시 확인하십시오.
- 혈청형마다 따로 보십시오. 같은 컬럼·같은 이동상에서도 AAV8의 Rs는 약 2.2~2.5, AAV5·AAV9는 약 1.6~1.9로 읽힙니다(컬럼피아 판독). 원문은 혈청형 간 반응 차이를 «각 시료 고유의 성질» 때문이라고만 적었고 구체적 원인은 밝히지 않았습니다. 한 혈청형에서 얻은 여유를 다른 혈청형에 그대로 기대하지 마십시오.
- 원문이 «well documented»라 부른 DPBS 계열도 시험 범위에 있습니다. DPBS와 DPBS + 10 % 에탄올에서도 Rs > 1.5가 보고됐습니다. 다만 원문은 DPBS의 조성·pH를 적지 않았으므로, 우리 랩 DPBS 제품으로 Rs를 직접 확인하십시오.
- 검출 조건도 함께 옮기십시오. 원문은 형광(Ex 280 / Em 350 nm)으로 2E13 vg/mL 시료 1 µL를 봤고, 다른 검출 방식이나 시료 농도의 결과는 적지 않았으므로, 이 조건을 바꾼다면 Rs와 응집체 %를 우리 랩에서 다시 확인하십시오.
같은 AAV, 다른 자료 — 무엇이 다른가
AAV 캡시드 단백질(VP1·VP2·VP3) Intact LC-MS 분석은 캡시드를 변성시켜 VP 단백질을 역상(Biozen Intact XB-C8)으로 나누고 질량을 확인하는 자료입니다. 이 페이지(TN-1344)는 캡시드를 입자 그대로 SEC로 흘려 응집체와 단량체를 나누는 자료입니다. 컬럼·분리 원리·측정 항목이 모두 다르므로 두 자료는 서로를 대신하지 않습니다.
AAV·mRNA·올리고 분석 흐름을 한곳에서
AAV 응집체 SEC, 캡시드 단백질 분석, 올리고 분석 자료를 유전자치료 허브에 정리했습니다.
Gene Therapy (AAV, mRNA, Oligo) 분석의 마스터 플랜: Biozen™ 통합 실전 가이드 보기참고 자료 및 원문
TN-1344: Robustness of Biozen™ dSEC-7 to Mobile Phase Changes for the Aggregate Analysis of Adeno-Associated Virus Capsids
Helen Harrington, PhD (Phenomenex Ltd., Macclesfield, UK), Bryan Tackett, PhD (Phenomenex, Inc., Torrance, CA)
