Drug Screening & Confirmation
Dual Column Forensic Workflow
TN-1369 | Kinetex C18 + Phenyl-Hexyl, 동일 LC-MS/MS 조건으로 스크리닝과 확인을 통합하는 단일 워크플로우
30-second Summary
- 분석 개요: 60종 약물(opioids, sedatives, stimulants, cannabinoids) 스크리닝 및 확인 통합 LC-MS/MS 워크플로우
- 핵심 컬럼: Kinetex 2.6 µm C18 50 x 2.1 mm + Kinetex 2.6 µm Phenyl-Hexyl 50 x 4.6 mm (동일 이동상)
- 주요 성과: 모든 항목 R² >0.99, 정확도 99% 결과가 ±10% 이내, ANSI/ASB Standard 121 요건 충족 확인
Manufacturer Data vs Practical Insight
듀얼 컬럼(C18 + Phenyl-Hexyl) 동일 이동상으로 스크리닝과 확인 분석을 통합하는 전략의 핵심을 비교 분석합니다.
제조사 공식 데이터 (Spec)
- 컬럼 구성: Kinetex 2.6 µm C18 (50 x 2.1 mm) + Phenyl-Hexyl (50 x 4.6 mm) 듀얼 컬럼 시스템
- 시료 전처리: ToxBox forensic test kits + ethyl acetate LLE
- 사용 장비: Agilent 1260 LC + Agilent 6420 Triple Quad MS/MS
컬럼피아 실무 인사이트 (Impact)
- 워크플로우 통합: 동일한 이동상과 MS/MS 조건을 두 컬럼이 공유하므로, 컬럼만 교체하면 스크리닝과 확인을 메서드 전환 없이 단일 워크플로우로 운영 - 두 컬럼 모두 스크리닝·확인에 사용 가능
- Orthogonal Selectivity: C18(소수성 상호작용)과 Phenyl-Hexyl(pi-pi 상호작용)의 직교 선택성으로 간섭 물질 확인 및 위양성 제거
AOrthogonal Selectivity
C18 컬럼은 소수성(hydrophobic) 상호작용 기반으로 분리하고, Phenyl-Hexyl 컬럼은 방향족 고리 간 pi-pi 상호작용을 추가로 활용합니다. 동일 시료를 두 가지 다른 화학적 메커니즘으로 분석하므로, 한 컬럼에서 공용출(co-elution)되는 간섭 물질이 다른 컬럼에서는 분리되어 위양성을 효과적으로 제거할 수 있습니다.
BScreen with Confirmation Workflow
기존 법의학 분석에서는 스크리닝과 확인 분석이 별도의 메서드, 이동상, 심지어 다른 장비로 수행되었습니다. 본 워크플로우는 동일한 이동상(0.1% Formic Acid/25 mM Ammonium Formate + Methanol)과 MS/MS 조건을 공유하므로, 두 컬럼 모두 스크리닝과 확인에 사용할 수 있고 컬럼만 교체하면 직교 선택성으로 상호 교차확인(orthogonal confirmation)을 수행합니다. (원본 TN-1369 기준 ANSI/ASB Standard 121은 분석 범위·보고 한계를 정의하며, 두 컬럼의 직교 선택성은 상호 교차확인에 유리합니다.)
Experimental Data
LC Conditions - Most Analytes (60-Drug Panel)
| 항목 | 상세 조건 |
|---|---|
| Column | Kinetex 2.6 µm C18, 50 x 2.1 mm (00B-4780-AN) + Kinetex 2.6 µm Phenyl-Hexyl, 50 x 4.6 mm (00B-4495-E0) |
| Mobile Phase | A: 0.1% Formic Acid in 25 mM Ammonium Formate, B: Methanol |
| Gradient | 0 min → 10% B, 1.5 min → 50% B, 4 min → 65% B, 4.5 min → 65% B, 5.5 min → 95% B, 7.5 min → 95% B, 7.75 min → 10% B, 10 min → 10% B |
| Flow Rate | 0.4 mL/min |
| Injection | 10 µL |
| Temperature | 50 °C |
| LC System | Agilent 1260 |
| Detection | MS/MS, Positive Ionization (Agilent 6420) |
LC Conditions - Barbiturates
| 항목 | 상세 조건 |
|---|---|
| Column | Kinetex 2.6 µm C18, 50 x 2.1 mm (00B-4780-AN) + Kinetex 2.6 µm Phenyl-Hexyl, 50 x 4.6 mm (00B-4495-E0) |
| Mobile Phase | A: 10 mM Acetic Acid in Water, B: Methanol |
| Gradient | 0 min → 35% B, 1.25 min → 35% B, 1.26 min → 75% B, 3 min → 75% B, 3.1 min → 35% B, 4 min → 35% B |
| Flow Rate | 0.8 mL/min |
| Injection | 35 µL |
| Temperature | 50 °C |
| Detection | MS/MS, Negative Ionization (Agilent 6420) |
LC Conditions - γ-Hydroxybutyric Acid (GHB)
| 항목 | 상세 조건 |
|---|---|
| Column | Kinetex 2.6 µm C18, 100 x 2.1 mm (00D-4780-AN) + Kinetex 2.6 µm Phenyl-Hexyl, 50 x 4.6 mm (00B-4495-E0) |
| Mobile Phase | A: 10 mM Acetic Acid in Water, B: Methanol |
| Elution | Isocratic, 1% Mobile Phase B for 3 min |
| Flow Rate | 0.5 mL/min |
| Injection | 1 µL |
| Temperature | 50 °C |
MS/MS Conditions (ESI)
| Parameter | Positive Ionization | Negative Ionization |
|---|---|---|
| Gas Temperature | 350 °C | 350 °C |
| Drying Gas | 12 L/min | 12 L/min |
| Nebulizer | 50 psi | 50 psi |
| Capillary Voltage | +2000 V | -4000 V |

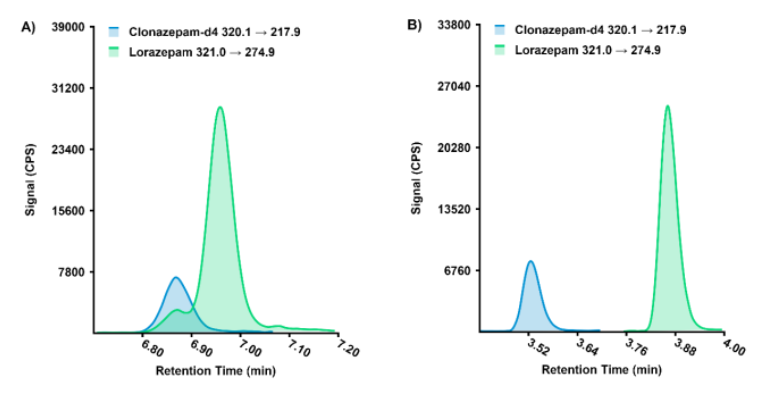

Figure 1. Lorazepam Neat Standard (50 ng/mL) EIC comparison
Lorazepam neat standard 50 ng/mL의 추출 이온 크로마토그램(EIC) 비교 - Phenyl-Hexyl 컬럼(A) vs C18 컬럼(B), Clonazepam-d4 내부표준 공용출 양상 대비
데이터 해석 및 실무 제언
본 연구는 Kinetex C18과 Phenyl-Hexyl 듀얼 컬럼 시스템이 동일한 LC-MS/MS 조건(이동상, MS 파라미터)을 공유하면서도 직교 선택성(orthogonal selectivity)을 확보할 수 있음을 입증합니다. 60종 약물 패널(opioids, sedatives, stimulants, cannabinoids)에 대해 모든 항목에서 R² >0.99의 직선성을 달성했으며, 99%의 결과가 정확도 ±10% 이내에 포함되었습니다.
특히 Lorazepam의 경우 Agilent 6420에서 cutoff를 10 ng/mL로 검증했습니다(ASB 권장 cutoff 5 ng/mL은 감도 한계로 달성이 어려움). 다만 내부표준 Clonazepam-d4가 Phenyl-Hexyl 컬럼에서 lorazepam과 공용출(co-elution)하여 저농도 정량을 방해했기에, 본 사례에서는 C18 컬럼이 lorazepam 정량에 최적이고 Phenyl-Hexyl 컬럼은 스크리닝에 더 적합했습니다. ToxBox forensic test kits와 ethyl acetate 기반 LLE 전처리를 결합함으로써, 시료 전처리부터 데이터 보고까지 전 과정이 ANSI/ASB Standard 121(분석 범위·보고 한계)에 부합하며, 메서드 검증은 별도로 ANSI/ASB Standard 036(정확도·정밀도·이월·간섭·이온 억제/증강 등 성능특성)을 따랐습니다.
Barbiturates와 GHB는 별도의 최적화된 조건(음이온 모드, 등용매 등)으로 분석하되, 동일한 듀얼 컬럼 하드웨어를 공유하여 장비 투자를 최소화합니다.
전문가 제언 (Expert's Note)
01듀얼 컬럼 Orthogonal Selectivity 확보
C18과 Phenyl-Hexyl 컬럼을 동일 이동상 조건에서 교차 운영하여, 스크리닝에서 확인까지 하나의 워크플로우로 통합하십시오. 두 컬럼의 직교 선택성은 상호 교차확인에 유리합니다(원본상 Standard 121은 분석 범위·보고 한계를 정의).
02LLE 전처리 최적화
Ethyl acetate 기반 LLE는 ToxBox 키트와 함께 사용 시 매트릭스 효과를 최소화하며, 60종 약물의 회수율을 안정적으로 확보합니다. 본 검증은 100 µL 소변(urine) 시료를 기준으로 수행되어, 소변 매트릭스에서 일관된 회수율을 확보합니다.
03ANSI/ASB Standard 121 검증 포인트
모든 분석 항목에서 R² >0.99, 정확도 ±10% 이내 결과를 확인하여 Standard 121 요건을 충족하는지 반드시 검증하십시오. 특히 Lorazepam과 같은 저농도 벤조디아제핀은 cutoff 10 ng/mL 수준에서의 재현성을 별도 확인하는 것을 권장합니다.
참고 자료 및 원문
TN-1369: Drug Screening and Confirmation Using Two LC Columns and Identical LC-MS/MS Conditions Combined into a Single, Streamlined Forensic Workflow
Marina Avram, Jeffrey H. Moran PhD (PinPoint Testing), Stephanie J Marin PhD, Bryan Tackett PhD (Phenomenex)
